  5. 953205 DR M 2P 255 …

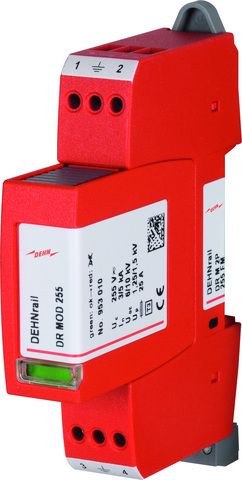

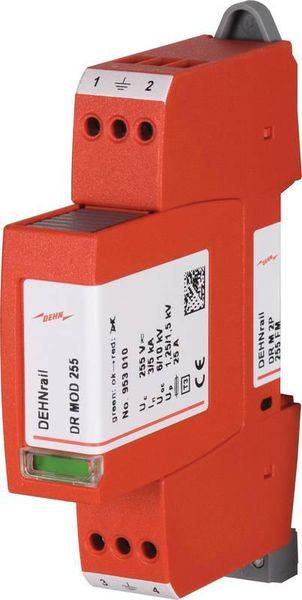

Artikelbild
Abbildung ähnlich
DEHN

01299977
DEHN 953205 DR M 2P 255 FM ÜS-Ableiter 255V

DR M 2P 255 FM 4013364108318 953205
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen

Funktionen

  • Weitere Empfehlungen
  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

2-poliger Ableiter bestehend aus Basiselement und gestecktem Schutzmodul
Als ...FM-Variante zusätzlich mit 3-poligem Klemmsatz für Anschluss der Fernanzeige erhältlich Zweipoliger Überspannungsableiter DEHNrail modular, Typ 3 nach EN 61643-11, bestehend aus Basiselement und gestecktem Schutzmodul. Hohes Ableitvermögen durch leistungsfähige Zinkoxidvaristor- / Funkenstreckenkombination. Zum Schutz der Netzversorgung von Geräten der Industrieelektronik vor transienten Überspannungen in Schaltschränken. Zum Einsatz im Blitz-Schutzzonen-Konzept an den Schnittstellen 1 – 2 und höher.

Merkmale

Schutzart (IP) IP20
Polzahl 2
Verpackungseinheit 1
Gewicht 0,08
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85363030
Montageart Hutschiene TH35
Mit Fernmeldekontakt ja
Höchste Dauerspannung AC 255 V
Gesamtableitstoßstrom (8/20) (L+N-PE) 5 kA
Nennableitstoßstrom (8/20) (L-N) 3 kA
Nennlaststrom 25 A
Nennspannung AC 230 V
Prüfklasse Typ 3 ja
Schutzpegel L-N 1.25 kV
Schutzpegel L-PE/N-PE 1.5 kV
Signalisierung am Gerät optisch
Höchste Dauerspannung DC 255 V
Max. Leiterquerschnitt starr (ein-/mehrdrähtig) 4 mm²
Max. Leiterquerschnitt flexibel (feindrähtig) 2.5 mm²
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) 25 A
Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung) 25 A
Kurzbeschreibung Ueberspannungsableiter Typ 3 DEHNrail M 2-polig 255V fuer Industrieelektronik
eClass 11.0 - Klasse 27130806
UNSPSC 14.0801 - Klasse 39121613

Anhänge

icon
Datei
pdb_1557_18S_0222_3006561_DRM2PFM_3971_GBW_0000000000000000010079200_000_00.pdf (525.15 KB)
icon
Datei
pdb_953205m_D.pdf (41.02 KB)
icon
Datei
pdb_953205p.pdf (36.15 KB)
icon
Datei
pdb_ds_953205_DEde.pdf (340.8 KB)
