Abbildung ähnlich

02220983

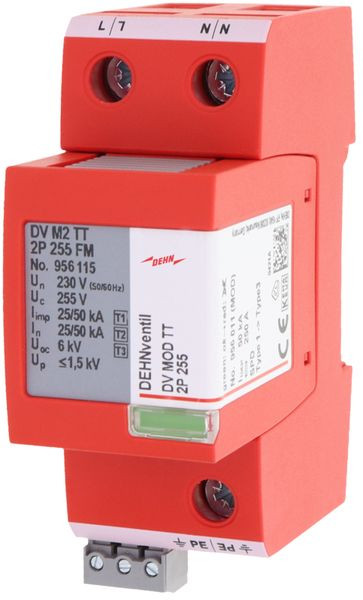

DEHN 956115 DV M2 TT 2P 255 FM Kombi-Ableiter

Lieferanten-Type: DV M2 TT 2P 255 FM EAN: 4013364546929 Lieferanten-Artikel-Nr.: 956115

auf Anfrage

je 1 ST

keine Verfügbarkeitsinformationen

Menge ST

Verpackungseinheiten

1 ST	Menge übernehmen

Funktionen

Verkaufsdaten

Mindestbestellmenge	1 ST
Bestellschritt	1 ST

Beschreibung

Mehrpoliger Kombiableiter DEHNventil modular, Typ 1 + Typ 2 + Typ 3 nach EN 61643-11 auf Funkenstreckenbasis, bestehend aus einem Basisteil und einem gesteckten Schutzmodul. Höchste Anlagenverfügbarkeit durch Rapid Arc Control (RAC) Funkenstrecken. Ermöglicht Endgeräteschutz. Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen, auch bei direkten Blitzeinschlägen. Einsetzbar nach dem Blitz-Schutzzonen-Konzept an den Schnittstellen 0A – 2.

Merkmale

Schutzart (IP)	IP20
Polzahl	2
Verpackungseinheit	1
Gewicht	0,28
Gewichtseinheit	KG
Gewichtbezugsmenge	1
Montageart	Hutschiene TH35
Blitzstoßstrom (10/350 µs)	50 kA
Baugröße	2 TE
Fernsignalisierung	ja
Folgestromlöschfähigkeit	50 kA
Höchste Dauerspannung AC	255 V
Nennspannung AC	230 V
Prüfklasse	Typ 1 und 2 und 3
Schutzpegel L-N	1.5 kV
Signalisierung am Gerät	optisch
Schutzpegel N-PE	1.5 kV
Max. Leiterquerschnitt starr (ein-/mehrdrähtig)	35 mm²
Max. Leiterquerschnitt flexibel (feindrähtig)	25 mm²
Spezifische Energie (W/R)	625 kJ/Ohm
Energetisch koordinierte Schutzwirkung zum Endgerät	ja
Netzform TN	ja
Netzform TN-S	ja
Netzform TT	ja
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung)	250 A
Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung)	100 A
Spannungsschaltende Funkenstreckentechnologie	ja
Kurzbeschreibung	Kombi-Ableiter Typ1+2+3 DEHNventil M2 für einphasige TT- und TN-Systeme mit FM
eClass 11.0 - Klasse	27130808
UNSPSC 14.0801 - Klasse	39121613
