Abbildung ähnlich
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung

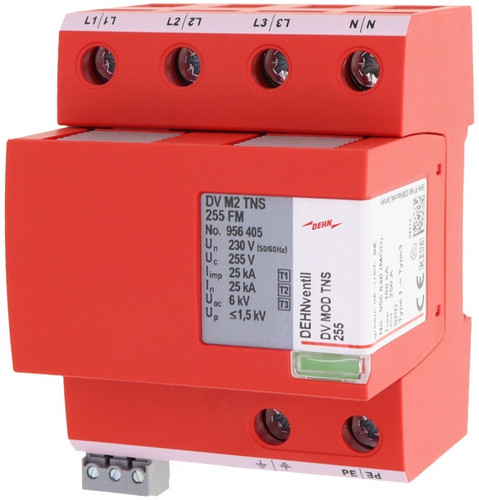

Mehrpoliger Kombiableiter DEHNventil modular, Typ 1 + Typ 2 + Typ 3 nach EN 61643-11 auf Funkenstreckenbasis, bestehend aus einem Basisteil und einem gesteckten Schutzmodul. Höchste Anlagenverfügbarkeit durch Rapid Arc Control (RAC) Funkenstrecken. Ermöglicht Endgeräteschutz. Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen, auch bei direkten Blitzeinschlägen. Einsetzbar nach dem Blitz-Schutzzonen-Konzept an den Schnittstellen 0A – 2.
Merkmale
| Schutzart (IP) | IP20 |
| Polzahl | 4 |
| Verpackungseinheit | 1 |
| Gewicht | 0,52 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Montageart | Hutschiene TH35 |
| Baugröße | 4 TE |
| Höchste Dauerspannung AC | 255 V |
| Nennspannung AC | 230 V |
| Signalisierung am Gerät | optisch |
| Schutzpegel N-PE | 1.5 kV |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 35 mm² |
| Max. Leiterquerschnitt flexibel (feindrähtig) | 25 mm² |
| Netzform TN-S | ja |
| Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) | 250 A |
| Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung) | 100 A |
| Kurzbeschreibung | Kombi-Ableiter Typ1+2+3 DEHNventil M2 vierpolig fuer TN-S-Systeme mit FM |
| Blitzstoßstrom (10/350 µs) | 100 kA |
| Fernsignalisierung | ja |
| Folgestromlöschfähigkeit | 50 kA |
| Prüfklasse | Typ 1 und 2 und 3 |
| Spezifische Energie (W/R) | 2500 kJ/Ohm |
| Energetisch koordinierte Schutzwirkung zum Endgerät | ja |
| Schutzpegel L-PE | 1.5 kV |
| Spannungsschaltende Funkenstreckentechnologie | ja |
| eClass 11.0 - Klasse | 27130808 |
| UNSPSC 14.0801 - Klasse | 39121613 |
