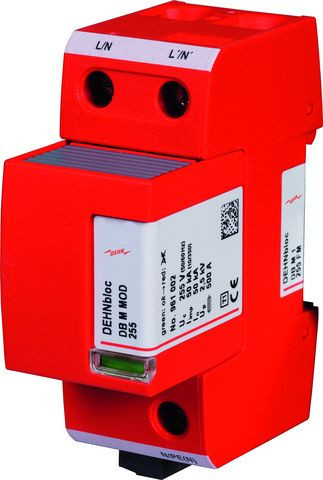

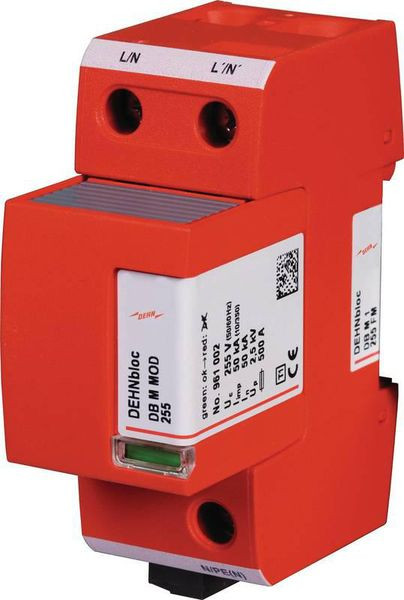

Abbildung ähnlich
DEHN

01212572 DEHN 961125 BS-Ableiter DEHNbloc M FM

DBM1255FM 4013364118621 961125
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen

Funktionen


Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

DBM 1255
DEHNbloc® M, Einpoliger, modularer, koordinierter Blitzstrom-Ableiter zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen auch bei direkten Blitzeinschlägen. Zum Einsatz im Blitz-Schutzzonen-Konzept an den Schnittstellen 0A ? 1.Ableiter Typ 1 nach EN 61643-11-Bestehend aus Basisteil und gesteckten Schutzmodulen-Höchste Anlagenverfügbarkeit durch RADAX-Flow-Folgestrombegrenzung-Ausschaltselektiv zu 35 A gL/gG-Sicherungen bis 50 kAeff Kurzschlussstrom-Ohne zusätzliche Leitungslänge auf Überspannungs-Schutzgerät DEHNguard direkt koordiniert-Doppelklemmen für V-Anschluss-Multifunktionsanschluss für Leiter und Kammschienen-Funktions-/Defektanzeige durch Markierung im Sichtfenster-Einfacher, werkzeugloser Schutzmodul-Wechsel durch Modulverriegelungssystem mit Modulentriegelungstaste - DEHNbloc M 1 ..., Einpoliger, modularer koordinierter Blitzstrom-Ableiter mit hoher Folgestrombegrenzung. Höchste Dauerspannung: 150 V AC, 255 V AC; 320 V AC, Blitzstrom-Ableitvermögen bis 50 kA (10/350). Tiefer Schutzpegel. Einpoliger, koordinierter Blitzstromableiter DEHNbloc modular, Typ 1 nach EN 61643-11 auf Funkenstreckenbasis, bestehend aus Basisteil und gestecktem Schutzmodul. Höchste Anlagenverfügbarkeit durch RADAX-Flow-Folgestrombegrenzung. Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen auch bei direkten Blitzeinschlägen. Zum Einsatz im Blitz-Schutzzonen-Konzept an den Schnittstellen 0A – 1.

Merkmale

Schutzart (IP) IP20
Verpackungseinheit 1
Gewicht 0,34
Statistische Warennummer 85363030
Montageart Hutschiene TH35
Blitzstoßstrom (10/350 µs) 50 kA
Mit Fernmeldekontakt ja
Baugröße 2 TE
Schutzpegel 2.5 kV
Folgestromlöschfähigkeit 50 kA
Höchste Dauerspannung AC 255 V
Nennspannung AC 230 V
Prüfklasse Typ 1 ja
Signalisierung am Gerät optisch
Anzahl der Leiter (ohne Erde) 1
Max. Leiterquerschnitt starr (ein-/mehrdrähtig) 50 mm²
Max. Leiterquerschnitt flexibel (feindrähtig) 35 mm²
Spezifische Energie (W/R) 625 kJ/Ohm
Netzform TN ja
Netzform TN-C ja
Netzform TN-S ja
Netzform TT ja
Netzform TN-C-S ja
Kurzbeschreibung Koordinierter Blitzstromableiter Typ 1 DEHNbloc M m.hoher Folgestrombegrenzung

Anhänge

Datei (pdb_3006601.pdf, 749.97 KB)

Datei (pdb_10176490_10176519.pdf, 182.32 KB)

Datei (pdb_10176490_28328689.pdf, 45.07 KB)

Datei (pdb_10176490_28328698.pdf, 57.24 KB)
