Abbildung ähnlich
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung

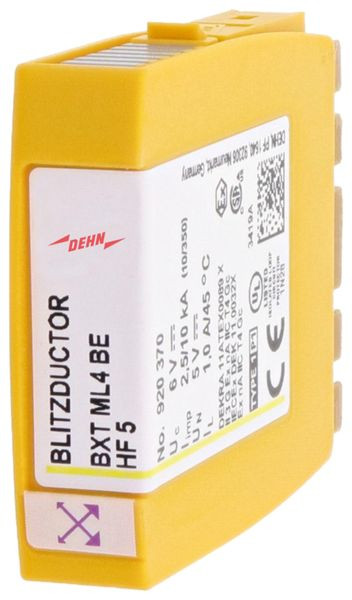

LifeCheck®-Modul, BXT ML4 BE HF 5 universeller Blitzstrom- / Überspannungs-Ableiter.
Kombi-Ableiter-Modul mit LifeCheck zum Schutz von 4 Einzeladern mit gemeinsamem Bezugspotential sowie hochfrequenter Übertragungen ohne galvanische Trennung, z. B. RS-485-Bussystem. Für informationstechnische Systeme. Die Ableiter-Module mit integriertem LifeCheck erlauben eine berührungslose und schnelle Prüfung der Ableiter mittels mobilem Lesegerät oder stationärem Condition Monitoring-System.
Ableiter-Modul und Basisteil sind gesondert zu bestellen. Platzsparendes Kombiableiter-Modul mit LifeCheck zum Schutz von 4 Einzeladern mit gemeinsamem Bezugspotential sowie hochfrequenter Übertragungen ohne galvanische Trennung. LifeCheck erkennt thermische oder elektrische Überlastzustände nach denen der Ableiter auszutauschen ist. Die Anzeige erfolgt berührungslos mittels DEHNrecord LC / SCM / MCM.
Kombi-Ableiter-Modul mit LifeCheck zum Schutz von 4 Einzeladern mit gemeinsamem Bezugspotential sowie hochfrequenter Übertragungen ohne galvanische Trennung, z. B. RS-485-Bussystem. Für informationstechnische Systeme. Die Ableiter-Module mit integriertem LifeCheck erlauben eine berührungslose und schnelle Prüfung der Ableiter mittels mobilem Lesegerät oder stationärem Condition Monitoring-System.
Ableiter-Modul und Basisteil sind gesondert zu bestellen. Platzsparendes Kombiableiter-Modul mit LifeCheck zum Schutz von 4 Einzeladern mit gemeinsamem Bezugspotential sowie hochfrequenter Übertragungen ohne galvanische Trennung. LifeCheck erkennt thermische oder elektrische Überlastzustände nach denen der Ableiter auszutauschen ist. Die Anzeige erfolgt berührungslos mittels DEHNrecord LC / SCM / MCM.
Merkmale
| Schutzart (IP) | IP20 |
| Verpackungseinheit | 1 |
| Gewicht | 24 |
| Gewichtseinheit | G |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85363010 |
| Montageart | auf Basiselement |
| Blitzstoßstrom (10/350 µs) | 10 kA |
| Explosionsgeprüfte Ausführung | ja |
| Höchste Dauerspannung AC | 4.2 V |
| Nennableitstoßstrom (8/20) | 20 kA |
| Nennlaststrom | 1 A |
| Schutzpegel Ader/Ader | 11 V |
| Schutzpegel Ader/Erde | 11 V |
| Höchste Dauerspannung DC | 6 V |
| Grenzfrequenz | 100 MHz |
| Nennspannung DC | 5 V |
| Ableiterüberwachung | ja |
| Anschluss 1 | Schraubanschlussklemme |
| Anzahl der Leiter (ohne Erde) | 4 |
| Baubreite | 12 mm |
| Erdung über | Hutschiene |
| Kurzbeschreibung | Kombiableiter-Modul fuer 4 Einzeladern BLITZDUCTOR XT mit LifeCheck |
| eClass 11.0 - Klasse | 27130811 |
| UNSPSC 14.0801 - Klasse | 39121613 |
