Beschreibung

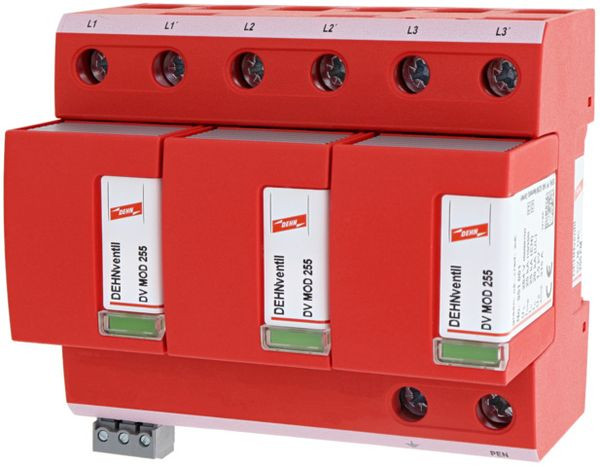

DEHNventil® M TNC 255 (FM)
mehrpoliger, modularer Kombi-Ableiter zum Schutz von Niederspannungs-Verbraucheranlagen im Industrie- und Wohnbereich vor Schalt- und Blitz-Überspannungen, einsetzbar nach dem Blitz-Schutzzonen-Konzept an den
Schnittstellen 0A – 2
Ableiter Typ 1 nach EN 61643-11:
anschlussfertiger Kombi-Ableiter auf Funkenstreckenbasis, bestehend aus Basisteil und gesteckten Schutzmodulen, höchste Anlagenverfügbarkeit durch RADAX-Flow-Folgestrombegrenzung, Ausschaltselektiv zu 20 A gL/gG – Sicherungen bis 50 kAeff Kurzschlussstrom, ermöglicht Endgeräteschutz, Funktions-/Defektanzeige durch Markierung im Sichtfenster, einfacher Schutzmodul-Wechsel durch Modulentriegelungstaste, als ...FM-Variante zusätzlich mit 3-poligem Klemmsatz für Anschluss der Fernanzeige erhältlich
komplette Schaltung für TN-C-Systeme mit 230/400 V / 50 Hz – Nennspannung Mehrpoliger Kombiableiter DEHNventil modular, Typ 1 + Typ 2 nach EN 61643-11 auf Funkenstreckenbasis, bestehend aus Basisteil und gesteckten Schutzmodulen. Höchste Anlagenverfügbarkeit durch RADAX-Flow-Folgestrombegrenzung. Ermöglicht Endgeräteschutz. Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen, auch bei direkten Blitzeinschlägen. Einsetzbar nach dem Blitz-Schutzzonen-Konzept an den Schnittstellen 0A – 2.
mehrpoliger, modularer Kombi-Ableiter zum Schutz von Niederspannungs-Verbraucheranlagen im Industrie- und Wohnbereich vor Schalt- und Blitz-Überspannungen, einsetzbar nach dem Blitz-Schutzzonen-Konzept an den
Schnittstellen 0A – 2
Ableiter Typ 1 nach EN 61643-11:
anschlussfertiger Kombi-Ableiter auf Funkenstreckenbasis, bestehend aus Basisteil und gesteckten Schutzmodulen, höchste Anlagenverfügbarkeit durch RADAX-Flow-Folgestrombegrenzung, Ausschaltselektiv zu 20 A gL/gG – Sicherungen bis 50 kAeff Kurzschlussstrom, ermöglicht Endgeräteschutz, Funktions-/Defektanzeige durch Markierung im Sichtfenster, einfacher Schutzmodul-Wechsel durch Modulentriegelungstaste, als ...FM-Variante zusätzlich mit 3-poligem Klemmsatz für Anschluss der Fernanzeige erhältlich
komplette Schaltung für TN-C-Systeme mit 230/400 V / 50 Hz – Nennspannung Mehrpoliger Kombiableiter DEHNventil modular, Typ 1 + Typ 2 nach EN 61643-11 auf Funkenstreckenbasis, bestehend aus Basisteil und gesteckten Schutzmodulen. Höchste Anlagenverfügbarkeit durch RADAX-Flow-Folgestrombegrenzung. Ermöglicht Endgeräteschutz. Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen, auch bei direkten Blitzeinschlägen. Einsetzbar nach dem Blitz-Schutzzonen-Konzept an den Schnittstellen 0A – 2.
Merkmale
| Schutzart (IP) | IP20 |
| Polzahl | 3 |
| Verpackungseinheit | 1 |
| Gewicht | 0,96 |
| Statistische Warennummer | 85363030 |
| Blitzstoßstrom (10/350 µs) | 75 kA |
| Baugröße | 6 TE |
| Schutzpegel | 1.5 kV |
| Fernsignalisierung | ja |
| Höchste Dauerspannung AC | 264 V |
| Nennspannung AC | 230 V |
| Prüfklasse | Typ 1 und 2 |
| Signalisierung am Gerät | optisch |
| Montageart | Hutschiene TH35 |
| Folgestromlöschfähigkeit | 50 kA |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 50 mm² |
| Max. Leiterquerschnitt flexibel (feindrähtig) | 35 mm² |
| Spezifische Energie (W/R) | 1400 kJ/Ohm |
| Energetisch koordinierte Schutzwirkung zum Endgerät | ja |
| Netzform TN-C-S | ja |
| Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) | 315 A |
| Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung) | 125 A |
| Spannungsschaltende Funkenstreckentechnologie | ja |
| Kurzbeschreibung | Kombiableiter Typ 1 + Typ 2 DEHNventil M für dreiphasige TN-C-Systeme |
| eClass 11.0 - Klasse | 27130808 |
| UNSPSC 14.0801 - Klasse | 39121613 |
