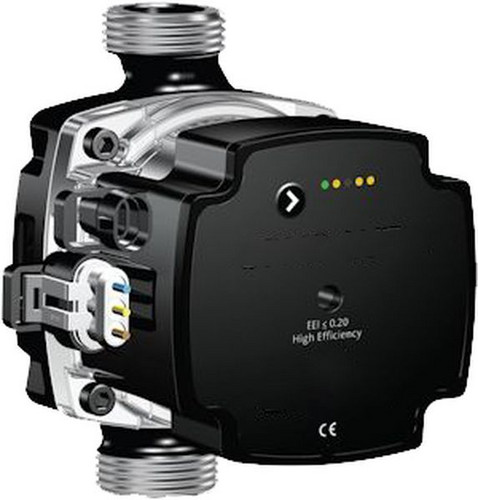

66402333 DIMPLEX UP 75-32PK Hocheffizienz Umwälzpumpe
UP 75-32PK
4015627376755
376750
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
100 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung
Hocheffizienz Nassläuferpumpe für den Einsatz im Erzeuger- und Verbraucherkreis von Heizungssystemen. Für den Einsatz als Verbraucherkreispumpe sind 4 konstante Drehzahlstufen (4, 5, 6, 7,5 m Förderhöhe) einstellbar, Im Erzeugerkreis ist die Ansteuerung mittels PWM-Eingangssignal möglich. Förderhöhe max. 7,5 m bei einem Durchsatz von 1,3 m3/h, Volumenstrom max. 3,4 m3/h mit einer Förderhöhe von 2,2 m. Temperaturbereich des Fördermediums -2°C bis +110°C, Stichmaß 180 mm, Anschlussspannung: 1/N/PE ~230 V, 50 Hz. Energieeffizienzindex EEI ? 0,20, PL ? 28 W (erfüllt die Anforderungen gem. Ecodesign Richtlinie 2020). Maße B x H x T: 117 x 180 x 128 mm. Steuer- und Lastkabel inkl. Stecker und Koppelrelais mit Sockel für die Hutschienenmontage im Lieferumfang.
Merkmale
Schutzart (IP) | IP44 |
Verpackungseinheit | 100 |
Gewicht | 2,6 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Nennstrom | 0.58 A |
Elektrischer Anschluss | Anschlusskabel mit Stecker |
Einbaulänge | 180 mm |
Frequenz | 50 Hz |
Aufgenommene Motorleistung (P1) | 0.06 kW |
Art der Drehzahlregelung | stufenlos |
Drehzahlregelung Motor | eingebaut |
Pumpenschaltung | sonstige |
Isolationsklasse nach IEC | F |
Energieeffizienzindex (EEI) | 0.2 |
Anzahl der Phasen | 1 |
Kabellänge | 1.5 m |
Max. Fördervolumen | 7.5 m³/h |
Max. Förderhöhe | 7.5 m |
Umgebungstemperatur | 2 - 40 °C |
Bemessungsspannung | 220 - 240 V |
Werkstoff des Gebläserads/Laufrads | sonstige |
Kommunikation | eingebaut und vorbereitet |
Schnittstelle Pulse Width Modulation (PWM) | ja |
Max. Arbeitsdruck | 10 bar |
Werkstoff des Pumpengehäuses | Gusseisen |
Werkstoffgüte des Pumpengehäuses | Gusseisen GG 20 (GJL-200) |
Mediumtemperatur (Dauerbetrieb) | 110 - 2 °C |
Werkstoffgüte Gebläserad/Laufrad | sonstige |
Anschluss Einlassseite | Außengewinde (metrisch) |
Durchmesser, Anschluss Einlassseite | 2 Zoll (50) |
Nenndurchmesser, Anschluss Auslassseite | 2 Zoll (50) |
Anschluss Auslassseite | Außengewinde (metrisch) |
Kurzbeschreibung | Hocheffizienz Umwälzpumpe DN 32 mit Koppelrelais |
Anhänge
Datei
(pdb_neutral_up75pk2532_fd0211_deenfr.pdf, 3.35 MB)
