Abbildung ähnlich
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 99 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung

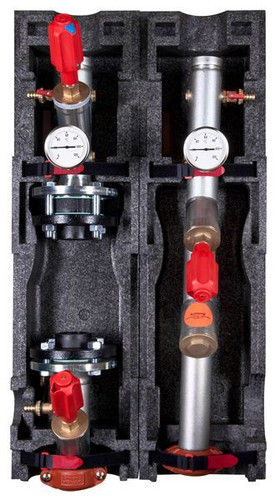

Kombinierbare Baugruppe DN 50 mit Isolierschalen zum Anschluss eines ungemischten Heizkreises bzw. einer Warmwasser- oder Schwimmbadbereitung. Einsetzbar für einen Heizwasserdurchfluss bis max. 12 m³/h (empfohlener Heizwasserdurchfluss 8 m³/h) . Bestehend aus drei Absperrventilen, integrierte Schwerkraftbremse, zwei Thermometern, drei KFE-Kugelhähnen, Schmutzfänger, Verrohrungs- und Verbindungsteilen (Achsabstand 250 mm), 2-teilige Dämmschalen, Einbaumöglichkeit für Umwälzpumpe, Pumpenmass 280 mm mit Flansch und Ausgleichsstücken zum Einbau einer Gewindepumpe (Nennweite DN 32 - Stichmass 180 mm; Victaulic-Schellen zum Anschluss an den Verteilerbalken VTB 50 beiliegend. (Pumpe und Anschlussverschraubungen (VCC 50) für den Heizkreis nicht im Lieferumfang).
Merkmale
| Breite | 500 mm |
| Verpackungseinheit | 99 |
| Gewicht | 14,2 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 84189990 |
| Ausführung | ungemischter Heizkreis |
| Höhe | 920 mm |
| Tiefe | 350 mm |
| Auslaufhahn | ja |
| Mit Thermometer | ja |
| Glykolgeeignet | ja |
| Mediumtemperatur | 5 - 95 °C |
| Nenndurchmesser primär | DN 50 |
| Pumpenanschluss | Innengewinde (metrisch) |
| Größe Pumpenanschluss | 2 Zoll (50) |
| Mit Pumpenkugelhahn | ja |
| Anzeigebereich Thermometer | 0 - 120 °C |
| Geeignet für Ethanol | ja |
| Einbaulänge der Pumpe | 180 mm |
| Strömungsrichtung | rechts |
| Material Mantel | Kunststoff |
| Wandaufstellung | ja |
| Max. Arbeitsdruck | 10 bar |
| Sekundärer Anschluss | sonstige |
| Nenndurchmesser sekundär | DN 50 |
| Mit Wandbefestigungsbügel | ja |
| Primärer Anschluss | sonstige |
| Mit Absperrventil | ja |
| Werkstoff Armaturen | rostfreier Stahl |
| Werkstoff Verrohrung | rostfreier Stahl |
| Geeignet für Heizung | ja |
| Mit Rückschlagklappe | ja |
| Kurzbeschreibung | Warmwassermodul / Modul ungemischter Heizkreis |
| eClass 11.0 - Klasse | 22391011 |
| UNSPSC 14.0801 - Klasse | 40101800 |
| Rohraußendurchmesser sekundär | 60.3 mm |
| Rohraußendurchmesser primär | 60.3 mm |
Angaben zur Marke
DIMPLEX
