Abbildung ähnlich
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 5 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung

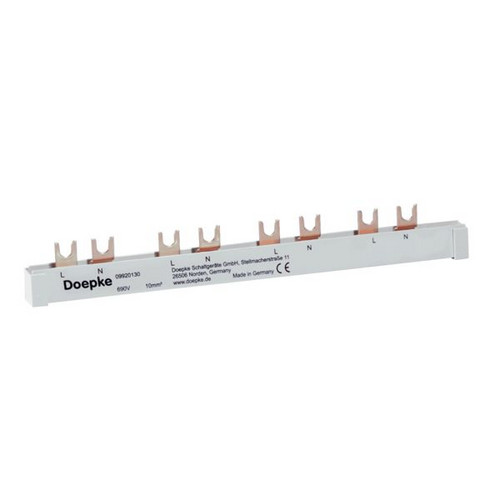

Diese Komponenten für die Verdrahtung von Schutzschaltern in industriell, gewerblich und privat genutzten Elektroverteilern verringern den Installationsaufwand erheblich. Bei den Sammelschienen für Fehlerlichtbogen-Schutzeinrichtungen (Brandschutzschalter, AFDD) der Baureihe DAFDD 1 wurde die jeweils dritte Teilungseinheit mit einer Aussparung für die AFD-Unit vorgesehen. Sie sind in zwei- und vierpoliger Ausführung sowie in zwei Längen erhältlich, die Platz für vier bzw. bis zu 20 DAFDD 1 bieten. Die Schienen stellen eine schnelle versorgungsseitige Verbindung auf der Unterseite der Geräte her.
Merkmale
| Länge | 202 mm |
| Polzahl | 2 |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 5 |
| Gewicht | 0,07 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Anzahl der Phasen | 1 |
| Querschnitt | 10 mm² |
| Bemessungsdauerstrom Iu | 63 A |
| Bedingter Bemessungskurzschlussstrom Iq | 15 kA |
| Bemessungsstoßspannung | 4.5 kV |
| Ausführung des elektrischen Anschlusses | Gabel |
| Bemessungskurzzeitstromfestigkeit Icw | 15 kA |
| Geeignet für Geräte mit N-Leiter | ja |
| Geeignet für Anzahl Geräte | 4 |
| Max. Bemessungsbetriebsspannung Ue | 500 V |
| Teilungsmaß | 17.8 mm |
| Kupferzahl | 7 /100st |
| Kupfer-Basis | 150,00 EUR/100kg |
| Breite in Teilungseinheiten | 12 |
| Farbe | grau |
| Kurzbeschreibung | Gabelsammelschiene 2p, 12 TE, 63A, 500V (AC), ((L, N, S) x 4) |
| eClass 11.0 - Klasse | 27371306 |
| UNSPSC 14.0801 - Klasse | 39121117 |
Zubehörempfehlung für Sie:
02454967
DOEPKE ES/50 G/S Einspeiseblock
ES/50 G/S
Angaben zur Marke
DOEPKE
Hersteller
Doepke Schaltgeräte GmbH Stellmacherstr. 11 DE 26506 Norden info@doepke.de
