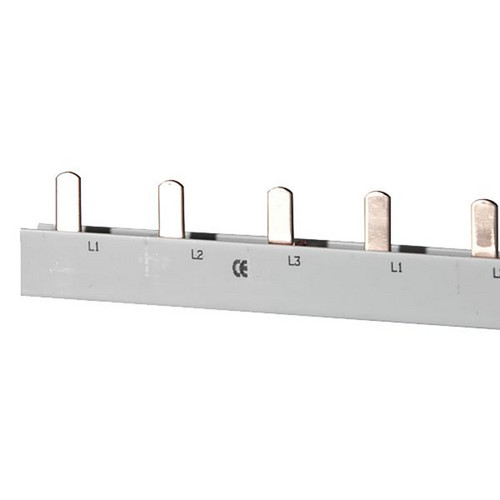

Artikelbild
Abbildung ähnlich
DOEPKE

02442271
DOEPKE B S039-3-16/080 D0 Sammelschiene

B S039-3-16/080 D0 4014712049024 09980142
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen
10 ST Menge übernehmen

Funktionen

  • Weitere Empfehlungen
  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

Diese Komponenten für die Verdrahtung von Schutzschaltern in industriell, gewerblich und privat genutzten Elektroverteilern verringern den Installationsaufwand erheblich. Die ablängbaren Sammelschienen in Stegbauform eignen sich für die versorgungsseitige Verbindung von D0-Lasttrennern der Typen Tytan II und Coron 2. Sie sind in einer großen Variantenvielfalt in ein- bis vierpoliger Ausführung mit verschiedenen Leitungsquerschnitten erhältlich. Berührungsschutz durch Endkappen der Baureihe EK erforderlich.

Merkmale

Länge 1050 mm
Polzahl 3
Verpackungseinheit 1
Verpackungseinheit 10
Gewicht 0,61
Gewichtseinheit KG
Gewichtbezugsmenge 1
Isoliert ja
Anzahl der Phasen 3
Querschnitt 16 mm²
Bemessungsdauerstrom Iu 80 A
Bedingter Bemessungskurzschlussstrom Iq 15 kA
Bemessungsstoßspannung 4.5 kV
Ausführung des elektrischen Anschlusses Stift
Bemessungskurzzeitstromfestigkeit Icw 15 kA
Geeignet für Geräte mit N-Leiter ja
Geeignet für Anzahl Geräte 12
Max. Bemessungsbetriebsspannung Ue 500 V
Teilungsmaß 27 mm
Breite in Teilungseinheiten 39
Farbe grau
Kupferzahl 76 /100st
Kupfer-Basis 150,00 EUR/100kg
Zuschneidbar ja
Kurzbeschreibung Stiftsammelschiene 3p, 1050mm ablängbar, 3 x 16mm2
eClass 11.0 - Klasse 27371306
UNSPSC 14.0801 - Klasse 39121117

Anhänge

icon
Datei
pdb_doepke_09980142_dbl_de.pdf (369.19 KB)
icon
Datei
pdb_doepke_declaration_rohs_ml.pdf (708.2 KB)
