Artikelbild
Abbildung ähnlich
DOEPKE

02442235

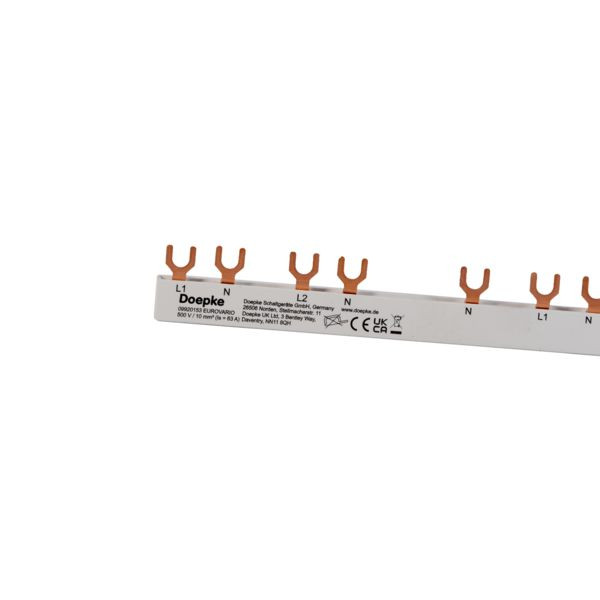

DOEPKE BG4.5.10 Phasenschiene 4pol.10mm²,12TE

BG4.5.10 4014712269736 09920153
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen
10 ST Menge übernehmen

Funktionen

  • Weitere Empfehlungen
  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

Diese Komponenten für die Verdrahtung von Schutzschaltern in industriell, gewerblich und privat genutzten Elektroverteilern verringern den Installationsaufwand erheblich. Die fertig abgelängten Sammelschienen des Eurovario-Systems eignen sich für die versorgungsseitige Verbindung von FI/LS-Kombinationen DRCBO 4 B+ und B auf der Unterseite der Geräte. Die Schienen sind in Gabelbauform ausgeführt und in zwei- und vierpoliger Ausführung erhältlich. Der Berührschutz EV-S BS deckt nicht verwendete Anschlüsse ab.

Merkmale

Länge 212 mm
Polzahl 4
Verpackungseinheit 1
Verpackungseinheit 10
Gewicht 0,08
Isoliert ja
Anzahl der Phasen 3
Querschnitt 10 mm²
Bemessungsdauerstrom Iu 63 A
Bedingter Bemessungskurzschlussstrom Iq 15 kA
Bemessungsstoßspannung 4.5 kV
Ausführung des elektrischen Anschlusses Gabel
Bemessungskurzzeitstromfestigkeit Icw 15 kA
Geeignet für Geräte mit N-Leiter ja
Geeignet für Anzahl Geräte 5
Max. Bemessungsbetriebsspannung Ue 480 V
Teilungsmaß 17.8 mm
Breite in Teilungseinheiten 12
Farbe grau
Kupferzahl 23 /100st
Kupfer-Basis 150,00 EUR/100kg
Kurzbeschreibung Gabelsammelschiene 4p, 12 TE, 63A, für DRCBO 4 Typ B/B+
eClass 11.0 - Klasse 27371306
UNSPSC 14.0801 - Klasse 39121117

Anhänge

icon
Datei
pdb_doepke_09920153_dbl_de.pdf (583.05 KB)
icon
Datei
pdb_doepke_declaration_rohs_ml.pdf (708.2 KB)
