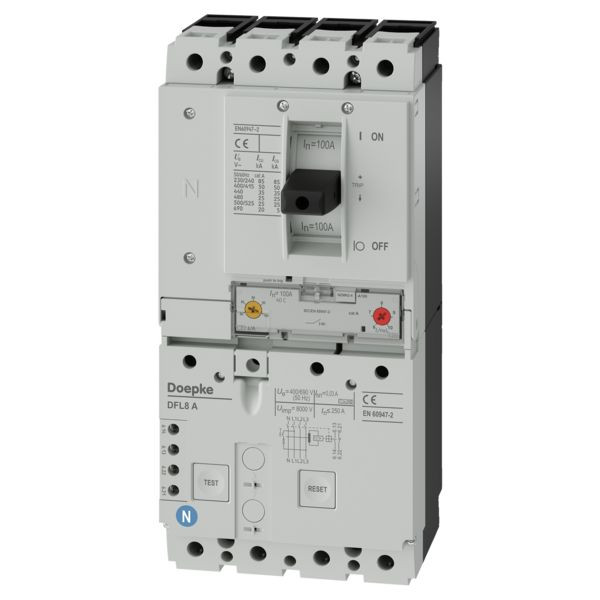

Abbildung ähnlich
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
400 / 690 V, pulsstromsensitiv Typ A, Leistungsschalter mit FI-Auslösung nach VDE 0664 T 10
Leistungsschalter mit Fehlerstromschutz (CBR) schalten hohe Ströme, schützen Betriebsmittel, Kabel und Leitungen vor Überstrom und Personen vor elektrischem Schlag. DFL 8 sind kompakte Geräte mit integriertem Hilfsschalter und Anschlussklemmen für große Leitungsquerschnitte. Fehlerstromschutzschalter des Typs A sind puls- und wechselstromsensitiv. Schalter dieser Variante haben einen festen Bemessungsfehlerstrom von 30 mA für den Personenschutz. Sie gewährleisten somit den Fehler- und Brandschutz sowie den zusätzlichen Schutz (Personenschutz, Schutz bei direktem Berühren). Geräte in der Standardausführung sind für die Überwachung von Stromkreisen mit einer Bemessungsspannung von 400 V/690 V und einer Bemessungsfrequenz von 50 Hz ausgelegt.
Merkmale
| Schutzart (IP) | IP20 |
| Spannungsart | AC |
| Verpackungseinheit | 1 |
| Gewicht | 6,2 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85363030 |
| Einbautiefe | 149 mm |
| Bemessungsstrom | 100 A |
| Bemessungsspannung | 690 V |
| Auslösecharakteristik | sonstige |
| Bemessungsfehlerstrom | 0.03 A |
| Fehlerstrom-Typ | A |
| Stoßstromfestigkeit | 5 kA |
| Überspannungskategorie | 3 |
| Verschmutzungsgrad | 3 |
| Frequenz | 50 Hz |
| Mitschaltender Neutralleiter | ja |
| Polzahl (gesamt) | 4 |
| Anzahl der abgesicherten Pole | 3 |
| Bemessungsabschaltvermögen nach IEC 60947-2 | 85 kA |
| Anschließbarer Leiterquerschnitt eindrähtig | 16 - 4 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 185 - 25 mm² |
| Mit Verriegelungsvorrichtung | ja |
| Umgebungstemperatur während des Betriebs | -25 - 70 °C |
| Bemessungsstoßspannungsfestigkeit Uimp | 8 kV |
| Abschaltcharakteristik | kurzzeitverzögert |
| Verlustleistung | 60.8 W |
| Bemessungsisolationsspannung Ui | 1000 V |
| Kurzbeschreibung | Leistungsschalter mit FI 4p, 100A, 0.03A, Typ A |
| eClass 11.0 - Klasse | 27142207 |
| UNSPSC 14.0801 - Klasse | 39121601 |
