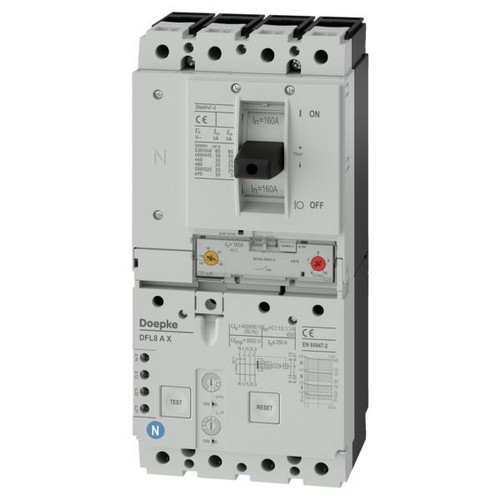

Artikelbild
Abbildung ähnlich
DOEPKE

04550858
DOEPKE DFL8 160-4/X-A Leistungsschalter mit FI

DFL8 160-4/X-A 4014712145573 09189781
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen

Funktionen

  • Weitere Empfehlungen
  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

400 / 690 V, pulsstromsensitiv Typ A, Leistungsschalter mit FI-Auslösung nach VDE 0664 T 10, einstellbar Leistungsschalter mit Fehlerstromschutz (CBR) schalten hohe Ströme, schützen Betriebsmittel, Kabel und Leitungen vor Überstrom und Personen vor elektrischem Schlag. DFL 8 sind kompakte Geräte mit integriertem Hilfsschalter und Anschlussklemmen für große Leitungsquerschnitte. Fehlerstromschutzschalter des Typs A sind puls- und wechselstromsensitiv. Bei Schaltern dieser Variante kann der Fehleransprechstrom individuell in Stufen auf die jeweilige Anwendung eingestellt werden (0.3 A, 0.5 A, 1 A, 3 A). Entsprechend ist auch die Grenznichtansprechzeit stufenweise einstellbar. Hierdurch ist in Anlagen mit gestaffelten Verteilungen eine selektive Fehlerstromschutzschaltung realisierbar. Geräte in der Standardausführung sind für die Überwachung von Stromkreisen mit einer Bemessungsspannung von 400 V/690 V und einer Bemessungsfrequenz von 50 Hz ausgelegt.

Merkmale

Schutzart (IP) IP20
Spannungsart AC
Verpackungseinheit 1
Gewicht 6,1
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85363090
Einbautiefe 149 mm
Bemessungsstrom 160 A
Bemessungsspannung 690 V
Auslösecharakteristik sonstige
Bemessungsfehlerstrom 0.3 A
Fehlerstrom-Typ A
Stoßstromfestigkeit 5 kA
Überspannungskategorie 3
Verschmutzungsgrad 3
Frequenz 50 Hz
Mitschaltender Neutralleiter ja
Polzahl (gesamt) 4
Anzahl der abgesicherten Pole 3
Bemessungsabschaltvermögen nach IEC 60947-2 85 kA
Anschließbarer Leiterquerschnitt eindrähtig 16 - 4 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig 185 - 25 mm²
Mit Verriegelungsvorrichtung ja
Umgebungstemperatur während des Betriebs -25 - 70 °C
Bemessungsstoßspannungsfestigkeit Uimp 8 kV
Abschaltcharakteristik kurzzeitverzögert
Verlustleistung 93.4 W
Bemessungsisolationsspannung Ui 1000 V
Kurzbeschreibung Leistungsschalter mit FI 4p, 160A, 0.3A, 0.5A, 1A, 3A, Typ A
eClass 11.0 - Klasse 27142207
UNSPSC 14.0801 - Klasse 39121601

Anhänge

icon
Datei
pdb_3930186.pdf (167.13 KB)
icon
Datei
pdb_doepke_09189781_dbl_de.pdf (922.03 KB)
icon
Datei
pdb_doepke_declaration_rohs_ml.pdf (708.2 KB)
