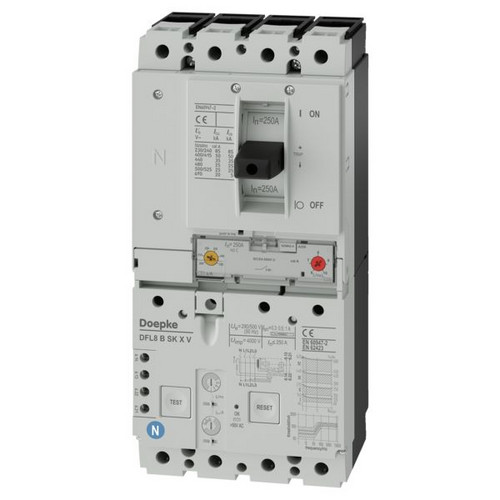

01027649 DOEPKE DFL8 250-4/X-B SK V500 FI/Leistungsschal

Leistungsschalter mit Fehlerstromschutz (CBR) schalten hohe Ströme, schützen Betriebsmittel, Kabel und Leitungen vor Überstrom und Personen vor elektrischem Schlag. DFL 8 sind kompakte Geräte mit integriertem Hilfsschalter und Anschlussklemmen für große Leitungsquerschnitte. Schalter des Typs B sind allstromsensitiv bei Frequenzen von 0 Hz (glatten Gleichfehlerströmen) bis 150 kHz. Sie sind erhöht stoßstrom- und gewitterfest. Schalter mit der Kennlinie SK stehen für Fehlerstromschutz und eine hohe Anlagenverfügbarkeit. Sie zeichnen sich durch eine geringere Ansprechempfindlichkeit bei höheren Frequenzen aus. Unerwünschte Auslösungen durch Ableitströme werden damit weitestgehend vermieden. Bei Schaltern dieser Variante kann der Fehleransprechstrom individuell in Stufen auf die jeweilige Anwendung eingestellt werden (0.3 A, 0.5 A, 1 A). Entsprechend ist auch die Grenznichtansprechzeit stufenweise einstellbar. Hierdurch ist in Anlagen mit gestaffelten Verteilungen eine selektive Fehlerstromschutzschaltung realisierbar. Geräte der Ausführung V sind für Sonderspannungen konstruiert. Eigenschaften: einstellbarer Bemessungsfehlerstrom; Bemessungsströmen von 100 A bis 250 A; Bemessungsspannung 290 V, 500 V AC; vierpolig; Fehlerstromerfassung für glatten Gleichstrom sowie Wechsel- und pulsierende Gleichströme; hohe Toleranz gegenüber Schwankungen der Hilfsspannung bei der Erfassung von Fehlerströmen Typ B; netz- und hilfsspannungsunabhängige Auslösung bei Fehlerströmen vom Typ A und bei Überstrom; hohes Kurzschlussschaltvermögen; Anschlussklemmen bis 185 mm2; Schwellen für unverzögerte und verzögerte Überstromauslösung einstellbar; hohe Stoßstromfestigkeit, d. h. geringe Neigung zu Fehlauslösungen durch transiente Fehlerströme; Hilfsschalter integriert; Montageart: Befestigung auf Montageplatte; Einbaulage beliebig; Einspeisung von unten; Einsatzgebiete: gestaffelte Stromversorgungsanlagen mit TN-S-, TT- und TN-C-S-Netzen hoher Kurzschlussleistung in Zweckgebäuden und Industrie; In IT-Netzen kann die Fehlerstromauslösung des CBR zur Abschaltung im Falle eines zweiten Erdschlussfehlers vorgesehen werden; Aufgrund seiner allstromsensitiven Fehlerstromauslösung eignet sich dieser allstromsensitive CBR insbesondere zum Schutz von Anlagen mit elektronischen Betriebsmitteln. die eingangsseitig nicht galvanisch vom Netz getrennt sind; ausgeschlossen ist der Einsatz zum Fehlerstromschutz in TN-C-Netzen.
