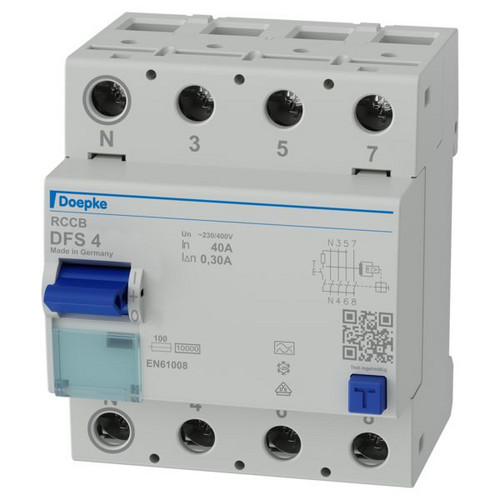

01000180 DOEPKE DFS 4 040-4/0,30-A FI-Schutzschalter
DFS4/40-4/0,3 A
4014712091221
09136901
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
20 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung
Sensitiv für Fehlerströme Typ A. Schutz durch automatische Abschaltung der Stromversorgung gemäß den Anforderungen der VDE 0100 Teil 410.
Fehlerstromschutzschalter (RCCB) schalten die Stromversorgung ab, wenn gefährlich hohe Fehlerströme auftreten. Sie schützen so Personen, Tiere und Anlagen. DFS 4 sind zwei- oder vierpolige Fehlerstromschutzschalter für ein- oder dreiphasige Netze. In Standardausführung sind die kompakten Geräte vier Teilungseinheiten schmal. Sie sind mit vielen verschiedenen Fehlerstromtypen und Ausführungen bei Bemessungsströmen bis zu 125 A erhältlich. Die großen Doppelstockklemmen können auch große Leiterquerschnitte aufnehmen. Die Ausgelöststellung des Multifunktionsschaltknebel erleichtert die Fehlersuche. Die kostenlose Etikettensoftware hilft bei der Beschriftung. Schalter des Typs A sind puls- und wechselstromsensitiv. Diese Funktion ist netzspannungsunabhängig. Geräte in Standardausführung sind für die Überwachung von Stromkreisen mit einer Bemessungsspannung von 230 V, 400 V und einer Bemessungsfrequenz von 50 Hz ausgelegt. Eigenschaften: netz- und hilfsspannungsunabhängige Auslösung; sensitiv für Wechsel- und pulsierende Gleichfehlerströme (Typ A) geringe Baugröße für alle Bemessungsströme; hohe Kurzschlussfestigkeit; beidseitige Doppelstockklemmen für großen Leiterquerschnitt und Schienenanschluss; Schaltstellungsanzeige; Sichtfenster für Beschriftungsetiketten; Multifunktionsschaltknebel mit drei Positionen: "ein", "aus", "ausgelöst"; Anschluss C1 Neutralleiterposition links; Montageart: Schnellbefestigung auf Tragschiene; Einbaulage beliebig; Einspeiserichtung beliebig; Einsatzgebiete: Stromversorgungen von Wohn- und Zweckgebäuden sowie Industrieanlagen mit TN-S-, TT- und TN-C-S-Netzen. In IT-Netzen können Fehlerstromschutzschalter dieser Baureihe zur Abschaltung im Falle eines zweiten Fehlers vorgesehen werden; Ausgeschlossen ist der Einsatz in TN-C-Netzen und zum Schutz von Anlagen. in denen elektronische Betriebsmittel glatte Gleichfehlerströme oder Fehlerströme mit Frequenzen ungleich 50 Hz verursachen können. Hier ist ein umfassender Schutz nicht gegeben. Für solche Anwendungen empfehlen wir unsere allstromsensitiven Fehlerstromschutzschalter (Typ B oder B+).
Merkmale
Schutzart (IP) | IP20 |
Spannungsart | AC |
Polzahl | 4 |
Verpackungseinheit | 1 |
Verpackungseinheit | 20 |
Gewicht | 0,4 |
Statistische Warennummer | 85362010 |
Montageart | DIN-Schiene |
Einbautiefe | 69 mm |
Bemessungsstrom | 40 A |
Bemessungsspannung | 400 V |
Fehlerstrom-Typ | A |
Kurzschlussfestigkeit (Icw) | 10 kA |
Stoßstromfestigkeit | 0.25 kA |
Breite in Teilungseinheiten | 4 |
Zusatzeinrichtungen möglich | ja |
Frequenz | 50 Hz |
Bemessungsfehlerstrom | 0.3 A |
Bemessungsisolationsspannung Ui | 400 V |
Verschmutzungsgrad | 2 |
Anschließbarer Leiterquerschnitt eindrähtig | 1.5 - 50 mm² |
Anschließbarer Leiterquerschnitt mehrdrähtig | 1.5 - 50 mm² |
Mit Verriegelungsvorrichtung | ja |
Umgebungstemperatur während des Betriebs | -25 - 40 °C |
Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
RAL-Nummer (ähnlich) | 7035 |
Verlustleistung | 3.6 W |
Kurzbeschreibung | Doepke FI-Schutzschalter 4p, 40 A, 0.3 A, Typ A, N-li |
