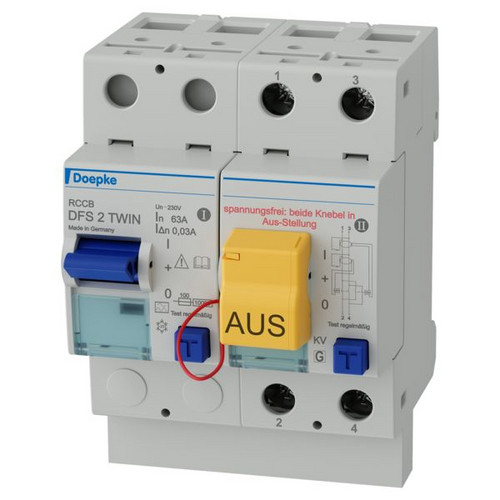

01034644 DOEPKE DFS2 063-2/0,03-A KV TWIN FI-Schutzsch.
DFS2 063-2/0,03-A KV TWIN
4014712206588
09144009
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
10 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung
Fehlerstromschutzschalter (RCCB) schalten die Stromversorgung ab, wenn gefährlich hohe Fehlerströme auftreten. Sie schützen so Personen, Tiere und Anlagen. DFS 2 sind zweipolige Fehlerstromschutzschalter für einphasige Netze. In Standardausführung sind die kompakten Geräte zwei Teilungseinheiten schmal. Sie sind mit vielen verschiedenen Fehlerstromtypen und Ausführungen bei Bemessungsströmen bis zu 125 A erhältlich. Die großen Doppelstockklemmen können auch große Leiterquerschnitte aufnehmen. Die Ausgelöststellung des Multifunktionsschaltknebel erleichtert die Fehlersuche. Die kostenlose Etikettensoftware hilft bei der Beschriftung. Die Twin-Ausführung ermöglicht den Funktionstest des Fehlerstromschutzschalters, ohne den Stromkreis abzuschalten. In dieser Ausführung sind zwei vollständige RCCB kombiniert: Sind beide Geräte eingeschaltet, kann ein Schalter mittels Prüftaste ausgelöst werden. Der zweite FI übernimmt die Stromführung und die Schutzfunktion. Schalter des Typs A sind puls- und wechselstromsensitiv. Diese Funktion ist netzspannungsunabhängig. Fehlerstromschutzschalter in KV-Ausführung (KV für kurzzeitverzögert) sind erheblich unempfindlicher für kurzzeitige impulsförmige Stoß- und Fehlerströme. Sie erhöhen so die Anlagenverfügbarkeit. Der zusätzliche Schutz (Personenschutz) bleibt erhalten. Die kurzzeitverzögerten Schalter können also problemlos anstelle eines Standardschalters eingesetzt werden. Eigenschaften: Funktionstest des Fehlerstromschutzschalters ohne Stromunterbrechung; normgerechter Fehlerstromschutz auch während der Testprozedur; keine Kosten durch Anlagenstillstand; hohe Anlagenverfügbarkeit; hohe Immunität gegen Stoßfehlerströme und netzspannungsgetriebene Folgestromimpulse; netz- und hilfsspannungsunabhängige Auslösung; sensitiv für Wechsel- und pulsierende Gleichfehlerströme (Typ A) geringe Baugröße für alle Bemessungsströme; hohe Kurzschlussfestigkeit; beidseitige Doppelstockklemmen für großen Leiterquerschnitt und Schienenanschluss; Schaltstellungsanzeige; Sichtfenster für Beschriftungsetiketten; Multifunktionsschaltknebel mit drei Positionen: "ein", "aus", "ausgelöst"; Montageart: Schnellbefestigung auf Tragschiene; Einbaulage beliebig; Einspeiserichtung beliebig; Einsatzgebiete: Stromversorgungen von Wohn- u. Zweckgebäuden sowie Industrieanlagen mit TN-S-, TT- und TN-C-S-Netzen, in denen herkömmliche RCCBs infolge transienter Ableitströme unerwünscht auslösen, wie z. B. Anlagen mit großen Leitungslängen hinter dem RCCB, Beleuchtungsanlagen mit vielen Leuchtstofflampen (> 20 Stück), Computeranlagen und Solarien; Die Twin-Ausführung ermöglicht die Durchführung des regelmäßig vorgeschriebenen Funktionstests ohne Stromunterbrechung, somit ideal für Labor- oder IT-Bereiche; Ausgeschlossen ist der Einsatz in TN-C-Netzen und zum Schutz von Anlagen. in denen elektronische Betriebsmittel glatte Gleichfehlerströme oder Fehlerströme mit Frequenzen ungleich 50 Hz verursachen können; Hinweise: Wiedereinschaltsperre WES 2 werksseitig montiert.
Merkmale
Schutzart (IP) | IP20 |
Polzahl | 2 |
Verpackungseinheit | 1 |
Verpackungseinheit | 10 |
Gewicht | 0,54 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Montageart | DIN-Schiene |
Frequenz | 50 Hz |
Einbautiefe | 69 mm |
Bemessungsstrom | 63 A |
Bemessungsspannung | 230 V |
Bemessungsfehlerstrom | 0.03 A |
Fehlerstrom-Typ | A |
Kurzschlussfestigkeit (Icw) | 10 kA |
Bemessungsabschaltvermögen | 0.8 kA |
Stoßstromfestigkeit | 3 kA |
Breite in Teilungseinheiten | 4 |
Kurzzeitverzögerter Typ | ja |
Zusatzeinrichtungen integriert | sonstige |
Baugröße (nach DIN 43880) | 4 |
Bemessungsschaltstrom Zusatzeinrichtung | 63 A |
Bemessungsspannung Zusatzeinrichtung | 230 V |
Steuerspannungsart Zusatzeinrichtung | AC |
Zusatzeinrichtungen werkseitig angebaut | sonstige |
Kurzbeschreibung | Doepke FI-Schutzschalter 2p, 63 A, 0.03 A, Typ A, Twin, KV |
