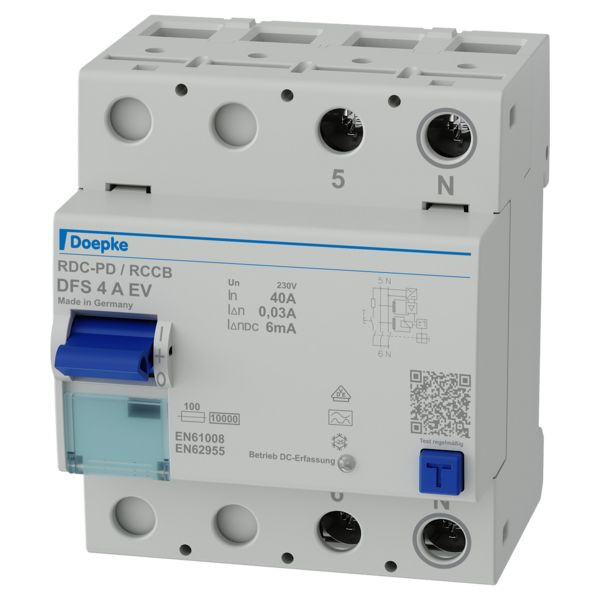

01034620 DOEPKE DFS4 040-2/0,03-A EV FI-Schalter EV
DFS4 040-2/0,03-A EV
4014712220096
09134018
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
20 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung
Fehlerstromschutzschalter (RCCB) schalten die Stromversorgung ab, wenn gefährlich hohe Fehlerströme auftreten. Sie schützen so Personen, Tiere und Anlagen. DFS 4 sind zwei- oder vierpolige Fehlerstromschutzschalter für ein- oder dreiphasige Netze. In Standardausführung sind die kompakten Geräte vier Teilungseinheiten schmal. Sie sind mit vielen verschiedenen Fehlerstromtypen und Ausführungen bei Bemessungsströmen bis zu 125 A erhältlich. Die großen Doppelstockklemmen können auch große Leiterquerschnitte aufnehmen. Die Ausgelöststellung des Multifunktionsschaltknebel erleichtert die Fehlersuche. Die kostenlose Etikettensoftware hilft bei der Beschriftung. Schalter des Typs A sind puls- und wechselstromsensitiv. Diese Funktion ist netzspannungsunabhängig. Schalter in der Ausführung EV sind für den Einsatz in Ladeeinrichtungen für Elektrofahrzeuge vorgesehen. Sie haben eine Zusatzfunktion zur Erkennung glatter Gleichfehlerströme >= 6 mA. Damit schützen sie vorgeschaltete Fehlerstromschutzschalter des Typs A oder F vor Funktionsausfällen. Eigenschaften: netzspannungsabhängige Zusatzfunktion zur Erkennung glatter Gleichfehlerströme; Auslöseschwelle von 6 mA bei glatten Gleichfehlerströmen; LED-Anzeige für Betrieb Zusatzfunktion; kein zusätzlicher Verdrahtungsaufwand ; VDE zertifiziert; netz- und hilfsspannungsunabhängige Auslösung; sensitiv für Wechsel- und pulsierende Gleichfehlerströme (Typ A) geringe Baugröße für alle Bemessungsströme; hohe Kurzschlussfestigkeit; beidseitige Doppelstockklemmen für großen Leiterquerschnitt und Schienenanschluss; Schaltstellungsanzeige; Sichtfenster für Beschriftungsetiketten; Multifunktionsschaltknebel mit drei Positionen: "ein", "aus", "ausgelöst"; Anschluss C1 Neutralleiterposition rechts; Montageart: Schnellbefestigung auf Tragschiene; Einbaulage beliebig; Einspeiserichtung beliebig; Einsatzgebiete: Diese RCCB sind ausschließlich für die Verwendung in Einrichtungen zur Ladung von Elektrofahrzeugen vorgesehen; Ausgeschlossen ist der Einsatz zum Schutz von Anlagen. in denen elektronische Betriebsmittel Fehlerströme mit Frequenzen ungleich 50 Hz verursachen können. Hier sind allstromsensitive Fehlerstromschutzschalter des Typs B oder B+ einzusetzen.
Merkmale
Schutzart (IP) | IP20 |
Spannungsart | AC |
Polzahl | 2 |
Verpackungseinheit | 1 |
Verpackungseinheit | 20 |
Gewicht | 0,4 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Montageart | DIN-Schiene |
Einbautiefe | 69 mm |
Bemessungsstrom | 40 A |
Bemessungsspannung | 230 V |
Fehlerstrom-Typ | A |
Kurzschlussfestigkeit (Icw) | 10 kA |
Stoßstromfestigkeit | 3 kA |
Breite in Teilungseinheiten | 4 |
Frequenz | 50 Hz |
Zusatzeinrichtungen möglich | ja |
Bemessungsfehlerstrom | 0.03 A |
Bemessungsisolationsspannung Ui | 400 V |
Verschmutzungsgrad | 2 |
Anschließbarer Leiterquerschnitt eindrähtig | 1.5 - 50 mm² |
Anschließbarer Leiterquerschnitt mehrdrähtig | 1.5 - 50 mm² |
Mit Verriegelungsvorrichtung | ja |
Umgebungstemperatur während des Betriebs | -25 - 40 °C |
Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
RAL-Nummer (ähnlich) | 7035 |
Verlustleistung | 3 W |
Kurzbeschreibung | Doepke FI-Schutzschalter 2p, 40 A, 0.03 A, Typ A EV, N-re |
