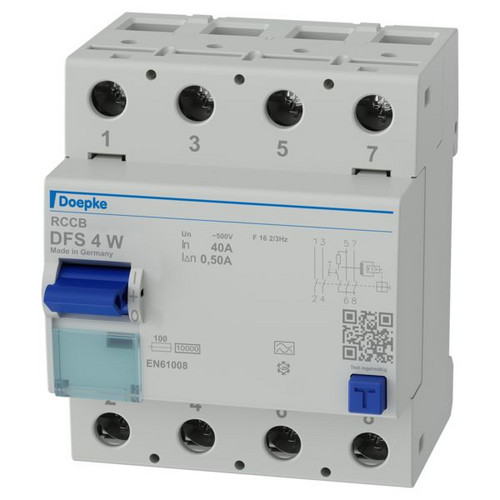

Abbildung ähnlich

01010840
DOEPKE DFS4 040-2/0,50-AW Weichenheizungsschalt

Lieferanten-Type: DFS4W 040-2/0,50-A EAN: 4014712135482 Lieferanten-Artikel-Nr.: 09137961

auf Anfrage

je 1 ST

keine Verfügbarkeitsinformationen

Menge ST

Verpackungseinheiten

1 ST	Menge übernehmen
20 ST	Menge übernehmen

Funktionen

Verkaufsdaten

Mindestbestellmenge	1 ST
Bestellschritt	1 ST

Beschreibung

Fehlerstromschutzschalter des Typs A sind puls- und wechselstromsensitiv. Unsere Schalter in W-Ausführung sind für Weichenheizungen optimiert. Sie haben eine Bemessungsfrequenz von 16 2/3 Hz für Bahnanlagen bis 500 V.

Merkmale

Schutzart (IP)	IP20
Spannungsart	AC
Polzahl	2
Verpackungseinheit	1
Verpackungseinheit	20
Gewicht	0,42
Gewichtseinheit	KG
Gewichtbezugsmenge	1
Statistische Warennummer	85363030
Montageart	DIN-Schiene
Einbautiefe	69 mm
Bemessungsstrom	40 A
Bemessungsspannung	500 V
Fehlerstrom-Typ	A
Kurzschlussfestigkeit (Icw)	10 kA
Stoßstromfestigkeit	0.25 kA
Breite in Teilungseinheiten	4
Zusatzeinrichtungen möglich	ja
Frequenz	sonstige
Bemessungsfehlerstrom	0.5 A
Bemessungsisolationsspannung Ui	500 V
Verschmutzungsgrad	2
Anschließbarer Leiterquerschnitt eindrähtig	1.5 - 50 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	1.5 - 50 mm²
Mit Verriegelungsvorrichtung	ja
Umgebungstemperatur während des Betriebs	-25 - 40 °C
Bemessungsstoßspannungsfestigkeit Uimp	4 kV
RAL-Nummer (ähnlich)	7035
Verlustleistung	11.2 W
Kurzbeschreibung	FI-Schutzschalter 2p, 40A, 0.5A, Typ A, f. Weichenen
eClass 11.0 - Klasse	27142201
UNSPSC 14.0801 - Klasse	39121601

Anhänge

Datei

pdb_doepke_09137961_dbl_de.pdf (1.32 MB)

Datei

pdb_doepke_declaration_rohs_ml.pdf (708.2 KB)

Datei

pdb_3930164.pdf (29.27 KB)

Datei

pdb_doepke_09112601_derating_dfs2u4_inf_web_ml.pdf (146.57 KB)
