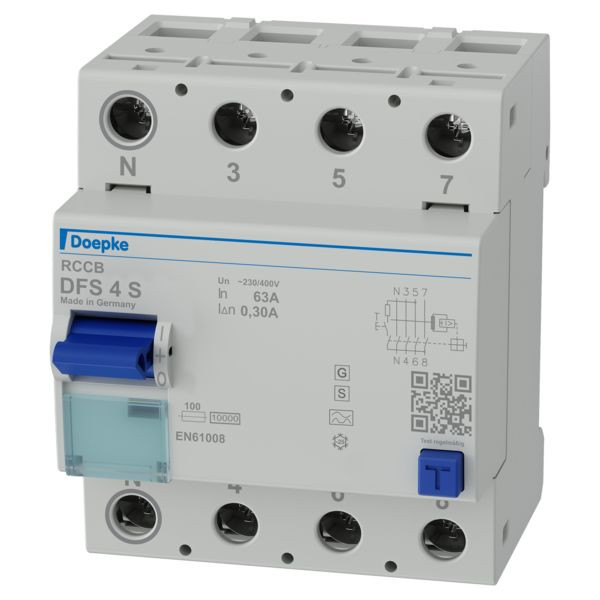

Abbildung ähnlich

01030024
DOEPKE DFS4 063-4/0,30-A S FI-Schutzschalter

Lieferanten-Type: DFS4 063-4/0,30-A S EAN: 4014712091269 Lieferanten-Artikel-Nr.: 09146905

auf Anfrage

je 1 ST

keine Verfügbarkeitsinformationen

Menge ST

Verpackungseinheiten

1 ST	Menge übernehmen
20 ST	Menge übernehmen

Funktionen

Verkaufsdaten

Mindestbestellmenge	1 ST
Bestellschritt	1 ST

Beschreibung

Fehlerstromschutzschalter des Typs A sind puls- und wechselstromsensitiv. Selektive Schalter (S) sind die ideale Lösung für Ihre Anlagen mit gestaffelten Verteilungen. Im Fehlerfall löst nur der nachgeschaltete Schalter aus, in dessen Anlagenabschnitt der Fehlerstrom vorliegt – für eine zielgenaue Abschaltung. Geräte in Standardausführung sind für Stromkreise mit 230/400 V bei 50 Hz ausgelegt.

Merkmale

Schutzart (IP)	IP20
Spannungsart	AC
Polzahl	4
Verpackungseinheit	1
Verpackungseinheit	20
Gewicht	0,44
Gewichtseinheit	KG
Gewichtbezugsmenge	1
Statistische Warennummer	85363030
Montageart	DIN-Schiene
Einbautiefe	69 mm
Bemessungsstrom	63 A
Bemessungsspannung	400 V
Fehlerstrom-Typ	A
Selektiver-Typ	ja
Kurzschlussfestigkeit (Icw)	10 kA
Stoßstromfestigkeit	5 kA
Breite in Teilungseinheiten	4
Zusatzeinrichtungen möglich	ja
Frequenz	50 Hz
Bemessungsfehlerstrom	0.3 A
Verschmutzungsgrad	2
Anschließbarer Leiterquerschnitt eindrähtig	1.5 - 50 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	1.5 - 50 mm²
Mit Verriegelungsvorrichtung	ja
Umgebungstemperatur während des Betriebs	-25 - 40 °C
Bemessungsstoßspannungsfestigkeit Uimp	4 kV
RAL-Nummer (ähnlich)	7035
Verlustleistung	9.3 W
Kurzbeschreibung	FI-Schutzschalter 4p, 63A, 0.3A, Typ A, selektiv, N links
eClass 11.0 - Klasse	27142201
UNSPSC 14.0801 - Klasse	39121601

Anhänge

Datei

pdb_doepke_09146905_dbl_de.pdf (1.33 MB)

Datei

pdb_doepke_3930298_dfs2dfs4_bed_web_ml.pdf (205.82 KB)

Datei

pdb_doepke_declaration_rohs_ml.pdf (708.2 KB)

Datei

pdb_doepke_09112601_derating_dfs2u4_inf_web_ml.pdf (146.57 KB)
