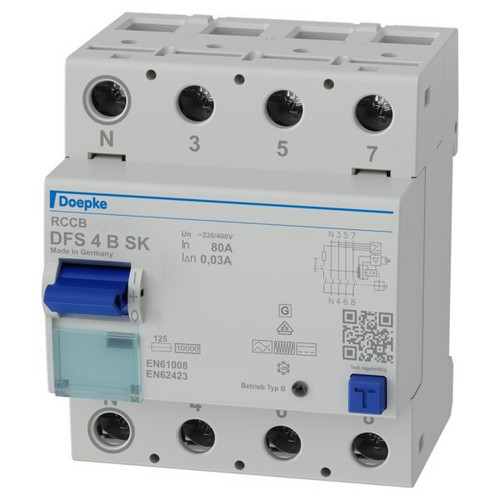

Abbildung ähnlich
01560015
DOEPKE DFS4 080-4/0,03-B SK FI-Schalterallstrom
DFS4 080-4/0,03-B SK
4014712148703
09154998
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 20 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Fehlerstromschutzschalter des Typs B sind allstromsensitiv. Die Baureihe SK garantiert zuverlässigen Schutz bei maximaler Anlagenverfügbarkeit. Mit einer geringen Ansprechempfindlichkeit gegenüber Differenzströmen mit höheren Frequenzen sind unsere SK-Schalter perfekt für den Einsatz in Betriebsstätten, die keinen Brandschutz erfordern. Geräte in Standardausführung sind für Stromkreise mit 230/400 V bei 50 Hz ausgelegt.
Merkmale
| Schutzart (IP) | IP20 |
| Spannungsart | AC |
| Polzahl | 4 |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 20 |
| Gewicht | 0,5 |
| Statistische Warennummer | 85365011 |
| Montageart | DIN-Schiene |
| Einbautiefe | 69 mm |
| Bemessungsstrom | 80 A |
| Bemessungsspannung | 400 V |
| Fehlerstrom-Typ | B |
| Kurzschlussfestigkeit (Icw) | 10 kA |
| Stoßstromfestigkeit | 3 kA |
| Breite in Teilungseinheiten | 4 |
| Kurzzeitverzögerter Typ | ja |
| Zusatzeinrichtungen möglich | ja |
| Frequenz | 50 Hz |
| Bemessungsfehlerstrom | 0.03 A |
| Bemessungsisolationsspannung Ui | 400 V |
| Verschmutzungsgrad | 2 |
| Anschließbarer Leiterquerschnitt eindrähtig | 1.5 - 50 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1.5 - 50 mm² |
| Mit Verriegelungsvorrichtung | ja |
| Umgebungstemperatur während des Betriebs | -25 - 40 °C |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
| RAL-Nummer (ähnlich) | 7035 |
| Verlustleistung | 17.2 W |
| Kurzbeschreibung | FI-Schutzschalter 4p, 80A, 0.03A, Typ B SK, N-li |
| eClass 11.0 - Klasse | 27142201 |
| UNSPSC 14.0801 - Klasse | 39121601 |
