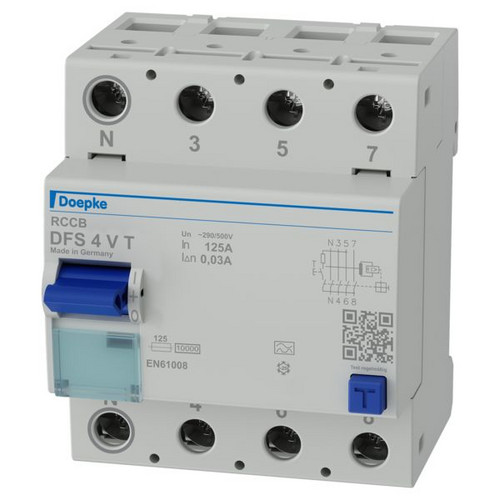

Artikelbild
Abbildung ähnlich
DOEPKE

01041315
DOEPKE DFS4 125-4/0,03-A V500 T FI-Schutzschalt

DFS4 125-4/0,03-A V500 T 4014712197794 09174947
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen
20 ST Menge übernehmen

Funktionen

  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

Fehlerstromschutzschalter des Typs A sind puls- und wechselstromsensitiv. Unsere Schalter in V-Ausführung sind für Sonderspannungen konstruiert – damit auch Ihre speziellen Anwendungen bestmöglich geschützt sind. Geräte der Ausführung T sind speziell für die Verwendung im Bergbau ausgelegt und erfüllen die erhöhten Anforderungen an die Auslösezeit nach DIN EN 50628 VDE 0118-10:2016-11.

Merkmale

Schutzart (IP) IP20
Spannungsart AC
Polzahl 4
Verpackungseinheit 1
Verpackungseinheit 20
Gewicht 0,45
Gewichtseinheit KG
Gewichtbezugsmenge 1
Montageart DIN-Schiene
Einbautiefe 69 mm
Bemessungsstrom 125 A
Bemessungsspannung 500 V
Bemessungsisolationsspannung Ui 500 V
Bemessungsfehlerstrom 0.03 A
Fehlerstrom-Typ A
Kurzschlussfestigkeit (Icw) 10 kA
Stoßstromfestigkeit 0.25 kA
Verschmutzungsgrad 2
Breite in Teilungseinheiten 4
RAL-Nummer (ähnlich) 7035
Verlustleistung 33.6 W
Frequenz 50 Hz
Anschließbarer Leiterquerschnitt eindrähtig 1.5 - 50 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig 1.5 - 50 mm²
Mit Verriegelungsvorrichtung ja
Umgebungstemperatur während des Betriebs -25 - 40 °C
Zusatzeinrichtungen möglich ja
Bemessungsstoßspannungsfestigkeit Uimp 4 kV
Kurzbeschreibung FI-Schutzschalter 4p, 125A, 0.03A, Typ A, 290/500V, Bergbau, N-li
eClass 11.0 - Klasse 27142201
UNSPSC 14.0801 - Klasse 39121601

Anhänge

icon
Datei
pdb_doepke_09174947_dbl_de.pdf (1.31 MB)
icon
Datei
pdb_doepke_3930298_dfs2dfs4_bed_web_ml.pdf (205.82 KB)
icon
Datei
pdb_doepke_declaration_rohs_ml.pdf (708.2 KB)
icon
Datei
pdb_doepke_09112601_derating_dfs2u4_inf_web_ml.pdf (146.57 KB)
