Abbildung ähnlich
DOEPKE

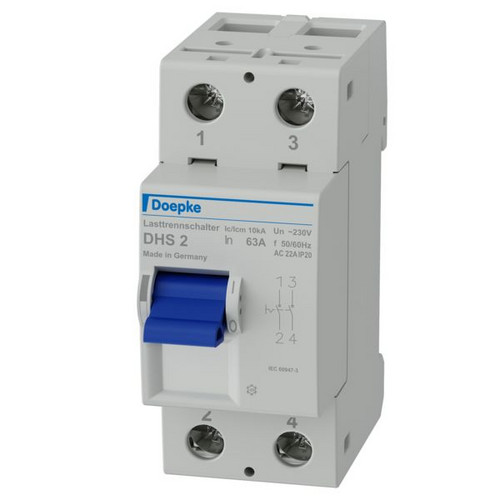

02434720 DOEPKE DHS 2-063 Lasttrennschalter 63A 2S

DHS 2-063 4014712129665 09900005
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen
40 ST Menge übernehmen

Funktionen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

Schnellbefestigung auf Hutschiene nach EN 60947-3 in jede handelsübliche Verteilung.
Einbaulage beliebig, Lastrenn- bzw. Hauptschalter trennen elektrische Verbraucher oder Anlagenteile vollständig und allpolig von der elektrischen Versorgung. Sie schalten auch unter Last oder Überlast. Sie werden zur Abschaltung für Wartungsarbeiten und zum Anlagenschutz eingesetzt. Die Geräte der Baureihe DHS 2 sind Lasttrenn- bzw. Hauptschalter in zweipoliger Ausführung. Durch ihre Bauart fügen sie sich hervorragend in die Optik der Fehlerstromschutzschalter DFS ein. Eigenschaften: hohe Kurzschlussfestigkeit und hohes Schaltvermögen; beidseitige Doppelstockklemmen für großen Leiterquerschnitt und Sammelschienen; Schaltstellungsanzeige; Montageart: Schnellbefestigung auf Tragschiene; Einbaulage beliebig; Einsatzgebiete: besonders geeignet für den Einsatz in Hauptverteilungen in weit ausgedehnten Stromversorgungen z. B. für Campingplätze, Yachthäfen, Kleingartenkolonien, Schaustellplätze usw; Hinweise: Gemäß EN 60947-3 werden in der Praxis Lastschalter, Trennschalter und Lasttrennschalter als Hauptschalter eingesetzt. Der Lastschalter muss Ströme unter Betriebsbedingungen im Stromkreis (einschließlich einer festgelegten betriebsmäßigen Überlast) einschalten, führen und ausschalten. In ausgeschalteter Stellung ist hierbei keine Trennfunktion erforderlich. Ein Lastschalter ist daher für eine sichere Trennung im Sinne der internationalen Errichtungsvorschriften nicht geeignet. Trennschalter müssen in ausgeschalteter Stellung die entsprechenden Anforderungen an eine Trennfunktion erfüllen, jedoch brauchen im Betriebsfall nur Ströme vernachlässigbarer Größe geschaltet werden. Die Kombination beider Ausführungen ist der Lasttrennschalter. der beide Eigenschaften in sich vereint und somit universell für gefahrloses Freischalten elektrischer Anlagen einsetzbar ist.

Merkmale

Breite 36 mm
Polzahl 2
Verpackungseinheit 1
Verpackungseinheit 40
Gewicht 0,22
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85365080
Bemessungsdauerstrom Iu 63 A
Bedingter Bemessungskurzschlussstrom Iq 10 kA
Schutzart (IP), frontseitig IP20
Verriegelbar ja
Anschlussart Hauptstromkreis Schraubanschluss
Ausführung des Betätigungselements Kipphebel
Geeignet für Verteilereinbau ja
Max. Bemessungsbetriebsspannung Ue bei AC 230 V
Gerätebauart Komplettgerät im Gehäuse
Bemessungsbetriebsspannung 230 V
Anzahl der Schalter 1
Bemessungskurzzeitstromfestigkeit Icw 10 kA
Farbe des Betätigungselements sonstige
Bemessungsdauerstrom bei AC-21, 400 V 63 A
Schaltleistung bei 400 V 29.7 kW
Schutzart (NEMA) 1
Höhe 85 mm
Tiefe 75 mm
Breite in Teilungseinheiten 2
Kurzbeschreibung Doepke Lasttrennschalter kompakt, 63 A, 2 S

Anhänge

Datei (pdb_doepke_declaration_rohs_ml.pdf, 708.2 KB)

Datei (pdb_doepke_09900001_verlustleistung_dhs_inf_web_ml.pdf, 103.67 KB)

Datei (pdb_doepke_09900005_dbl_de.pdf, 542.04 KB)
