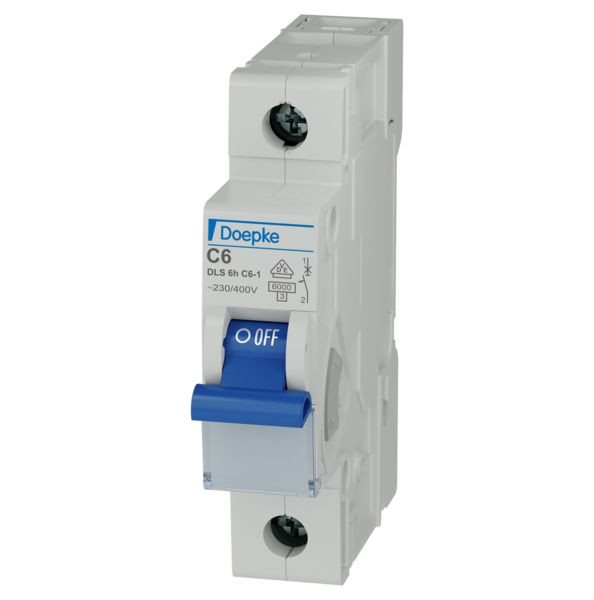

Artikelbild
Abbildung ähnlich
DOEPKE

01025041
DOEPKE DLS 6H C6-1 LS-Schalter 6KA 1pol. C-6 A

DLS 6H C6-1 6KA 4014712163041 09914199
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen
12 ST Menge übernehmen
60 ST Menge übernehmen

Funktionen

  • Weitere Empfehlungen
  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

für den Einsatz im Handwerk
C-Charakteristik, 6 kA, 1-polig, 1 TE Leitungsschutzschalter schützen Kabel, Leitungen und Installationsgeräte gegen Überlast und Kurzschluss. Jeder unserer Leitungsschutzschalter ist mit einer Freiauslösung ausgestattet, die ein sicheres Abschalten, auch bei blockiertem Schaltknebel, garantiert. Die Ausführung DLS 6h für das Handwerk ist für Verteiler- und Endstromkreise ausgelegt. Ihr Bemessungsschaltvermögen beträgt 6 kA. Mit der Auslösecharakteristik C gewährleisten die Geräte verlässlichen Schutz für Ihre Stromkreise mit Verbrauchern, die höhere Einschaltspitzen erzeugen.

Merkmale

Schutzart (IP) IP20
Spannungsart AC/DC
Verpackungseinheit 1
Verpackungseinheit 60
Verpackungseinheit 12
Gewicht 0,12
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85362010
Einbautiefe 68 mm
Bemessungsstrom 6 A
Bemessungsspannung 400 V
Frequenz 16.67 - 60 Hz
Auslösecharakteristik C
Energiebegrenzungsklasse 3
Überspannungskategorie 3
Verschmutzungsgrad 2
Breite in Teilungseinheiten 1
Polzahl (gesamt) 1
Bemessungsisolationsspannung Ui 2 V
Anzahl der abgesicherten Pole 1
Anschließbarer Leiterquerschnitt eindrähtig 0.5 - 25 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig 1.5 - 25 mm²
Umgebungstemperatur während des Betriebs -25 - 70 °C
Zusatzeinrichtungen möglich ja
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V 6 kA
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V 6 kA
Bemessungsstoßspannungsfestigkeit Uimp 4 kV
Verlustleistung 3.6 W
Kurzbeschreibung LS-Schalter 1p, C-Char, 6A, 230/400V AC, 6A, 60V DC, 6kA
eClass 11.0 - Klasse 27141901
UNSPSC 14.0801 - Klasse 39121601

Anhänge

icon
Datei
pdb_doepke_09914199_dbl_de.pdf (649.64 KB)
icon
Datei
pdb_doepke_09914019_verlustleistung_dls6_inf_web_ml.pdf (115.41 KB)
icon
Datei
pdb_doepke_3930309_dls6_montageanleitung_web_ml.pdf (906.75 KB)
icon
Datei
pdb_doepke_declaration_rohs_ml.pdf (708.2 KB)
