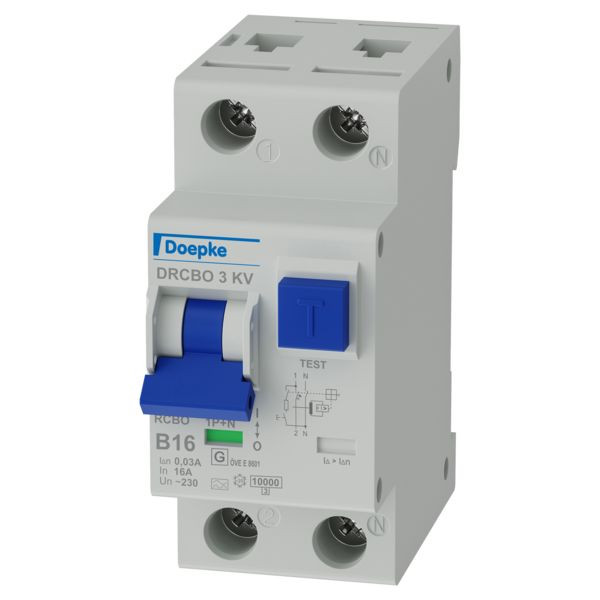

Artikelbild
Abbildung ähnlich
DOEPKE

01030420
DOEPKE DRCBO 3 B16/0,03/1N-A KV FI-/LS-Kombi

DRCBO 3 B16/0,03/1N-A KV 4014712220928 09932404
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen
60 ST Menge übernehmen

Funktionen

  • Weitere Empfehlungen
  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

RCBO vereinen Fehlerstrom- und Leitungsschutzschalter in einem Gerät (FI-/LS-Kombination). Somit eignen sie sich ideal für Ihre Verteilungen auf engem Raum. Das Bemessungsschaltvermögen der 1+N-poligen Baureihe DRCBO 3 liegt bei 10 kA. Schalter des Fehlerstromtyps A sind puls- und wechselstromsensitiv. Mit der Auslösecharakteristik B gewährleisten die Geräte verlässlichen Schutz für Ihre Stromkreise ohne hohe Einschaltspitzen. Unsere KV-Schalter mit Kurzzeitverzögerung sind besonders unempfindlich gegenüber Stoßströmen. Das reduziert Fehlauslösungen und erhöht die Betriebszeiten Ihrer Anlage.

Merkmale

Schutzart (IP) IP20
Spannungsart AC
Verpackungseinheit 1
Verpackungseinheit 60
Gewicht 0,21
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85362010
Einbautiefe 68 mm
Bemessungsstrom 16 A
Bemessungsspannung 230 V
Auslösecharakteristik B
Bemessungsfehlerstrom 0.03 A
Fehlerstrom-Typ A
Energiebegrenzungsklasse 3
Überspannungskategorie 3
Verschmutzungsgrad 2
Breite in Teilungseinheiten 2
Frequenz 50 Hz
Mitschaltender Neutralleiter ja
Polzahl (gesamt) 2
Stoßstromfestigkeit 3 kA
Bemessungsisolationsspannung Ui 440 V
Anzahl der abgesicherten Pole 1
Anschließbarer Leiterquerschnitt eindrähtig 1 - 25 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig 1 - 16 mm²
Mit Verriegelungsvorrichtung ja
Umgebungstemperatur während des Betriebs -25 - 40 °C
Bemessungsstoßspannungsfestigkeit Uimp 4 kV
Bemessungsschaltvermögen Icn nach EN 61009-1 10 kA
Abschaltcharakteristik kurzzeitverzögert
Bemessungsabschaltvermögen nach EN 61009 10 kA
Verlustleistung 1.8 W
Kurzbeschreibung FI-/LS-Kombi 1p+N, 16A, 0.03A, 10kA, 50Hz, 230V (AC), Typ A, KV, B-Char.
eClass 11.0 - Klasse 27142207
UNSPSC 14.0801 - Klasse 39121601

Anhänge

icon
Datei
pdb_doepke_09932404_dbl_de.pdf (501.61 KB)
icon
Datei
pdb_doepke_declaration_rohs_ml.pdf (708.2 KB)
icon
Datei
pdb_doepke_09952141_derating_fibfic_inf_web_ml.pdf (203.26 KB)
icon
Datei
pdb_doepke_3930312_drcbo_bed_web_ml.pdf (332.35 KB)
