Artikelbild
Abbildung ähnlich
DOEPKE

01401296

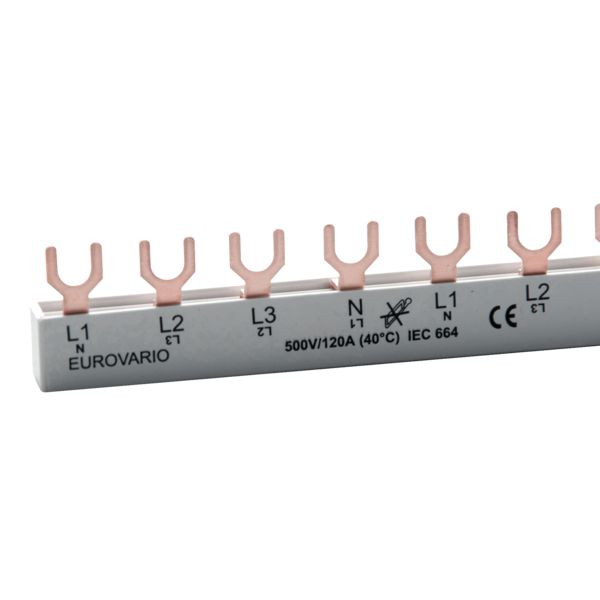

DOEPKE EV-S G 4.12.120 Phasenschiene 4p 12TE

EV-S G 4.12.120 4014712021648 09920123
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen
10 ST Menge übernehmen

Funktionen

  • Weitere Empfehlungen
  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

Diese Komponenten für die Verdrahtung von Schutzschaltern in industriell, gewerblich und privat genutzten Elektroverteilern verringern den Installationsaufwand erheblich. Die fertig abgelängten Sammelschienen eignen sich für die versorgungsseitige Verbindung von Fehlerstromschutzschaltern, Leitungsschutzschaltern und FI-/LS-Kombinationen auf der Unterseite der Geräte. Die Schienen sind in Gabelbauform ausgeführt und in einer großen Variantenvielfalt in ein- bis vierpoliger Ausführung (z. T. mit Platz für Hilfsschalter) erhältlich. Der Berührschutz EV-S BS deckt nicht verwendete Anschlüsse ab.

Merkmale

Länge 212 mm
Polzahl 4
Verpackungseinheit 1
Verpackungseinheit 10
Gewicht 0,09
Gewichtseinheit KG
Gewichtbezugsmenge 1
Kupferzahl 11,40 /100st
Kupfer-Basis 150,00 EUR/100kg
Statistische Warennummer 85369085
Farbe grau
Isoliert ja
Anzahl der Phasen 3
Querschnitt 10 mm²
Bemessungsdauerstrom Iu 63 A
Bedingter Bemessungskurzschlussstrom Iq 15 kA
Breite in Teilungseinheiten 12
Bemessungsstoßspannung 4.5 kV
Ausführung des elektrischen Anschlusses Gabel
Bemessungskurzzeitstromfestigkeit Icw 15 kA
Geeignet für Geräte mit N-Leiter ja
Geeignet für Anzahl Geräte 3
Max. Bemessungsbetriebsspannung Ue 500 V
Teilungsmaß 17.8 mm
Kurzbeschreibung Gabelsammelschiene Eurovario 4p, 12 TE, 63A, 500V (AC), ((L1, L2, L3, N) x 3)
eClass 11.0 - Klasse 27371306
UNSPSC 14.0801 - Klasse 39121117

Anhänge

icon
Datei
pdb_doepke_00000000_sammelschienen_inf_web_de.pdf (422.13 KB)
icon
Datei
pdb_doepke_09920123_dbl_de.pdf (879.68 KB)
icon
Datei
pdb_doepke_declaration_rohs_ml.pdf (708.2 KB)
