Abbildung ähnlich

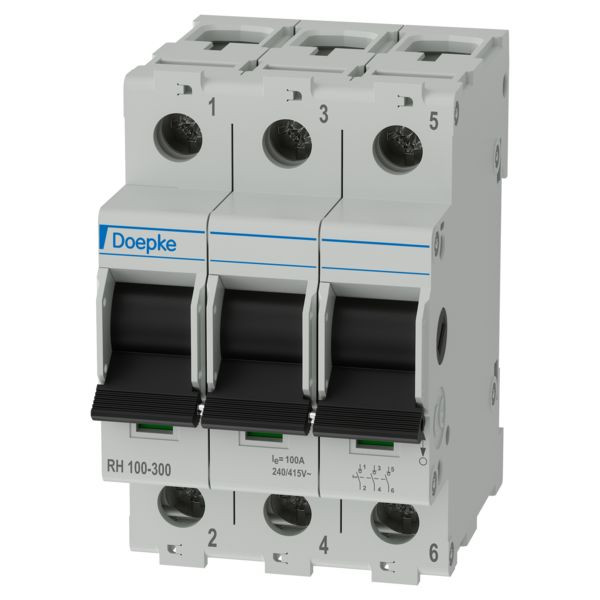

01004338 DOEPKE RH 100-300 Lasttrennschalter 100A 3S
RH 100-300
4014712154889
09981064
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 4 ST | Menge übernehmen |
| 40 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Die Geräte der Serie RH sind Hauptlastschalter mit Trennerfunktion und zeichnen sich durch eine hohe Verschleißfestigkeit der Kontakte aus. Hauptschalter werden als Eingangsschalter von Stromkreisverteilern eingesetzt. Ihr Einbau ist in einigen EVU-Gebieten durch die technischen Anschlussbedingungen TAB vorgeschrieben
Lastrenn- bzw. Hauptschalter trennen elektrische Verbraucher oder Anlagenteile vollständig und allpolig von der elektrischen Versorgung. Sie schalten auch unter Last oder Überlast. Sie werden zur Abschaltung für Wartungsarbeiten und zum Anlagenschutz eingesetzt. Die Geräte der Baureihe RH sind modulare Hauptlastschalter mit Trennfunktion und zeichnen sich durch eine hohe Verschleißfestigkeit der Kontakte aus. Die Ausführung ermöglicht den Einsatz einer Schaltsperre und entspricht den internationalen Bauvorschriften. Eigenschaften: modularer Aufbau; hohe Kurzschlussfestigkeit und hohes Schaltvermögen; beidseitige Doppelstockklemmen für großen Leiterquerschnitt und Sammelschiene; Schaltstellungsanzeige; Sprungschaltfunktion beim Einschalten; Montageart: Schnellbefestigung auf Tragschiene; Einbaulage beliebig; Einsatzgebiete: Die Geräte der Baureihe RH sind universell einsetzbar, zum Beispiel in der Industrie- und Gebäudetechnik oder in der Hausinstallation. Hinweise: Die Bezeichnung der Geräte der Baureihe RH beinhaltet sowohl den Bemessungsstrom (erstes Zahlenpaar), als auch die Kontaktausführung (letztes Zahlenpaar), die in der Reihenfolge Schließer, Öffner und Wechsler aufgeführt wird. Somit hat ein "RH 063-300" z. B. einen Bemessungsstrom von 63 A, drei Schließer-. aber keine Öffner- bzw. Wechslerkontakte.
Merkmale
| Breite | 52 mm |
| Polzahl | 3 |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 40 |
| Verpackungseinheit | 4 |
| Gewicht | 0,1 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85363030 |
| Bemessungsdauerstrom Iu | 100 A |
| Bedingter Bemessungskurzschlussstrom Iq | 10 kA |
| Schutzart (IP), frontseitig | IP20 |
| Verriegelbar | ja |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Ausführung des Betätigungselements | Kipphebel |
| Geeignet für Verteilereinbau | ja |
| Max. Bemessungsbetriebsspannung Ue bei AC | 415 V |
| Gerätebauart | Komplettgerät im Gehäuse |
| Bemessungsbetriebsspannung | 240 - 415 V |
| Anzahl der Schalter | 1 |
| Bemessungskurzzeitstromfestigkeit Icw | 10 kA |
| Farbe des Betätigungselements | schwarz |
| Bemessungsdauerstrom bei AC-21, 400 V | 100 A |
| Schaltleistung bei 400 V | 49.2 kW |
| Schutzart (NEMA) | 1 |
| Höhe | 79 mm |
| Tiefe | 72 mm |
| Breite in Teilungseinheiten | 3 |
| Ausführung | Einbaubreite: 3 S 3 TE |
| Kurzbeschreibung | Doepke Lasttrennschalter modular, 100 A, 3 S |
