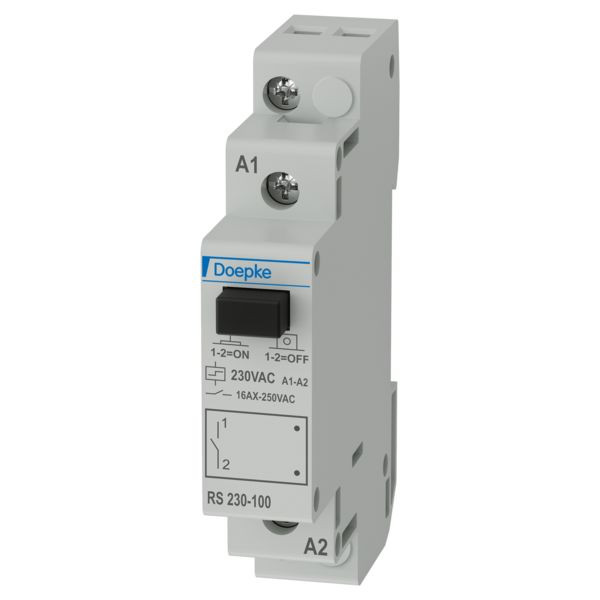

01004252 DOEPKE RS 230-100 Stromstoßschalter 230V 16A 1S
RS 230-100
4014712154674
09981033
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung
Fernschalter, Reiheneinbaugeräte für Montage auf Tragschienen DIN-EN 50 022. Steuereingang 230V AC und zusätzlich Universalsteuerspannung 8 bis 230V UC. Mit einem Drehschalter für die Funktionen ER = Schaltrelais, ES = Stromstoßschalter und ESV = Stromstoßschalter mit Rückfallverzögerung von 2 bis 120 Minuten plus zuschaltbarer Ausschaltvorwarnung und Tasterdauerlicht. Versorgungsspannung 230V AC. Schaltung im Nulldurchgang zur Kontakt- und Leuchtmittelschonung.
Kontakt 1 Schließer 16A/250V AC nicht potenzialfrei. Stromstoßschalter, auch: Fern- oder Impulsschalter, schalten durch einen elektrischen Impuls ein und durch einen weiteren wieder aus. Die Serie RS schaltet elektrische Verbraucher bis 16 A im Impulsbetrieb. Die Ausführung eignet sich für die Montage in Elektroverteilungen. Diese Stromstoßschalter verfügen über lokale Befehlseingänge für die Ein- und Ausschaltung. Eigenschaften: hohe Flexibilität durch verschiedene Kontaktkonfigurationen; kontur- und klemmenkompatibel zum Installationsrelaisprogramm; Option einer optischen Anzeige des Betriebszustandes mittels LED; schaltgeräuscharm und ohne Brummgeräusche; Einschaltdauer: 100 % mit Distanzstück 0,5 TE; frontseitige Schaltstellungsanzeige; Glimmlampen parallel zu Steuertasten möglich; einfacher Anschluss durch großzügig dimensionierte, unverlierbare Klemmen; kein Hinterstecken der Anschlussdrähte möglich; leichte Zugänglichkeit zum Anschluss der Spulenversorgung; berührsicher nach BGV A3; Einfachschnappbefestigung für die 35-mm-Tragschiene; Lokal- u. Zentralsteuerung - zweistufige Gruppen schaltbar (nur RSZ) Montageart: Schnellbefestigung auf Tragschiene; Einbaulage beliebig; Einsatzgebiete: Die Komponenten bieten universelle Einsatzmöglichkeiten bei Steuerungsaufgaben in der Industrie- und Gebäudetechnik sowie in der Hausinstallation. Sie eignen sich besonders zum Schalten von Beleuchtungsanlagen, Elektroheizungen, Belüftungen, Klimaanlagen, Ventilatoren, Wärmepumpen und von Glüh- und Gasentladungslampen. Hinweise: Die Bezeichnung der Geräte der Baureihe RS beschreibt sowohl die Bemessungsspannung (erste Zifferngruppe) als auch die Kontaktausführung (letzte Zifferngruppe), die in der Reihenfolge Schließer, Öffner und Wechsler aufgeführt wird. Somit hat ein "RS 024-110" z. B. eine Bemessungsspannung von 24 V, je einen Schließer- und Öffner-, aber keinen Wechslerkontakt; Die Einschaltdauer (ED) beträgt max. 1 h. Zum Erreichen von 100 % ED ist der beidseitige Einsatz des Distanzstückes DHDS notwendig; Parallelgeschaltete Glimmlampen von Leuchttastern erzeugen Blindströme, die bei zu großer Anzahl durch einen Kondensatorblock kompensiert werden können. um zu hohe Spulenerwärmung zu verhindern.
Kontakt 1 Schließer 16A/250V AC nicht potenzialfrei. Stromstoßschalter, auch: Fern- oder Impulsschalter, schalten durch einen elektrischen Impuls ein und durch einen weiteren wieder aus. Die Serie RS schaltet elektrische Verbraucher bis 16 A im Impulsbetrieb. Die Ausführung eignet sich für die Montage in Elektroverteilungen. Diese Stromstoßschalter verfügen über lokale Befehlseingänge für die Ein- und Ausschaltung. Eigenschaften: hohe Flexibilität durch verschiedene Kontaktkonfigurationen; kontur- und klemmenkompatibel zum Installationsrelaisprogramm; Option einer optischen Anzeige des Betriebszustandes mittels LED; schaltgeräuscharm und ohne Brummgeräusche; Einschaltdauer: 100 % mit Distanzstück 0,5 TE; frontseitige Schaltstellungsanzeige; Glimmlampen parallel zu Steuertasten möglich; einfacher Anschluss durch großzügig dimensionierte, unverlierbare Klemmen; kein Hinterstecken der Anschlussdrähte möglich; leichte Zugänglichkeit zum Anschluss der Spulenversorgung; berührsicher nach BGV A3; Einfachschnappbefestigung für die 35-mm-Tragschiene; Lokal- u. Zentralsteuerung - zweistufige Gruppen schaltbar (nur RSZ) Montageart: Schnellbefestigung auf Tragschiene; Einbaulage beliebig; Einsatzgebiete: Die Komponenten bieten universelle Einsatzmöglichkeiten bei Steuerungsaufgaben in der Industrie- und Gebäudetechnik sowie in der Hausinstallation. Sie eignen sich besonders zum Schalten von Beleuchtungsanlagen, Elektroheizungen, Belüftungen, Klimaanlagen, Ventilatoren, Wärmepumpen und von Glüh- und Gasentladungslampen. Hinweise: Die Bezeichnung der Geräte der Baureihe RS beschreibt sowohl die Bemessungsspannung (erste Zifferngruppe) als auch die Kontaktausführung (letzte Zifferngruppe), die in der Reihenfolge Schließer, Öffner und Wechsler aufgeführt wird. Somit hat ein "RS 024-110" z. B. eine Bemessungsspannung von 24 V, je einen Schließer- und Öffner-, aber keinen Wechslerkontakt; Die Einschaltdauer (ED) beträgt max. 1 h. Zum Erreichen von 100 % ED ist der beidseitige Einsatz des Distanzstückes DHDS notwendig; Parallelgeschaltete Glimmlampen von Leuchttastern erzeugen Blindströme, die bei zu großer Anzahl durch einen Kondensatorblock kompensiert werden können. um zu hohe Spulenerwärmung zu verhindern.
Merkmale
Verpackungseinheit | 1 |
Gewicht | 0,08 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Statistische Warennummer | 85364900 |
Montageart | DIN-Schiene |
Funktion | sonstige |
Einbautiefe | 60 mm |
Breite in Teilungseinheiten | 1 |
Steuerspannung 1 | 230 V |
Steuerspannungsart 1 | AC |
Frequenz der Steuerspannung 1 | 50 Hz |
Spannungsart der Versorgungsspannung | AC |
Versorgungsspannung | 230 V |
Max. Glühlampenlast | 1980 W |
Max. Leuchtstofflampenlast | 1020 VA |
Max. Leuchtstofflampenlast (Duo-Schaltung) | 1700 VA |
Max. Leuchtstofflampenlast (parallel kompensiert) | 1105 VA |
Bemessungsschaltstrom | 16 A |
Anzahl der Kontakte als Schließer | 1 |
Handbedienung | ja |
Kurzbeschreibung | Doepke Stromstoßschalter 230 V AC, 16 A, 1 S |
