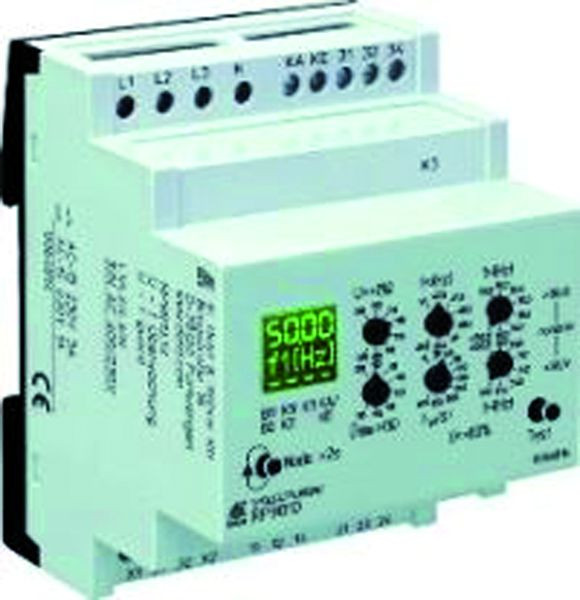

01588290 DOLD 64860 RP9810.13/100 3/NAC400/230V <30KVA

Der Spannungs- und Frequenzwächter RP 9810 überwacht bei Eigenerzeugungsanlagen das Netz des Netzbetreibers. Er ist zweikanalig aufgebaut, wobei jeder Kanal auf ein separates Ausgangsrelais wirkt. Die Einstellung der Spannungs- und Frequenz-Grenzwerte erfolgt über Drehschalter, wobei diese im Auslieferungszustand entsprechend den Vorgaben der VDE-AR-N 4105 voreingestellt sind. Der Grenzwert für den Spannungsrückgangsschutz liegt fest bei 80% UN. Nach der Inbetriebsetzung der Eigenerzeugungsanlage lassen sich die Einstellungen mittels der glasklaren Frontabdeckung plombieren. Eine Überschreitung bzw. Unterschreitung eines Grenzwertes führt zur Abschaltung und Trennung der Eigenerzeugungsanlage vom Netz. Die Zuschaltung bzw. die automatische Wiederzuschaltung der Erzeugungsanlage an das Netz erfolgt nur dann, wenn sich sowohl die Netzfrequenz als auch die Netzspannung für die Dauer der einstellbaren Zeitverzögerung tW ununterbrochen innerhalb des jeweiligen Toleranzbereiches befunden haben. Nach Abschaltung aufgrund einer Kurzunterbrechung erfolgt die Wiederzuschaltung bereits, wenn sich die Netzfrequenz und die Netzspannung 5 s lang ununterbrochen innerhalb des Toleranzbereiches befunden haben. Für den Ausfall der Betriebsspannung gilt die Bedingung der Kurzzeitunterbrechung nicht. Der Spannungs- und Frequenzwächter RP 9810 überwacht 3-phasig die Spannungen zwischen den Außenleitern und dem Neutralleiter. Zusätzlich werden die 3 verketteten Außenleiterspannungen errechnet und ausgewertet. Die Frequenz wird in beiden Ausführungen 1-phasig in Phase L1 gemessen. Die Ausgabe des Betriebszustandes, der Messwerte und des Fehlerspeichers erfolgt über eine LCD-Anzeige. Der in der Anzeige auszugebende Messwert wird über eine Taste ausgewählt.
