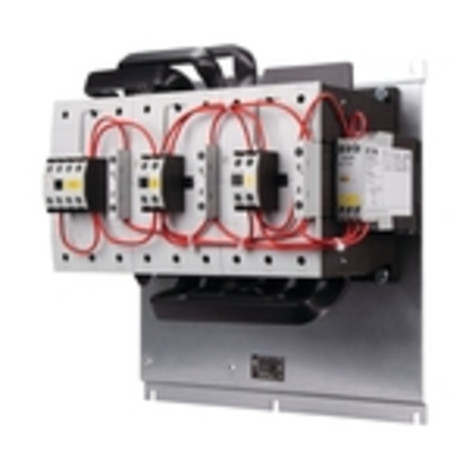

Abbildung ähnlich
01504330 EATON 101010 SDAINLM200(230V50HZ,240V60HZ)
SDAINLM200(230V50HZ,
4015081009091
101010
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Stern-Dreieck-Schützkombination, Applikation: Schützkombinationen für den Motorstart im Stern-Dreieck, Schalthäufigkeit: max. 30 Anläufe/Stunde, Zubehör: Stern-Dreieck-Kombinationen SDAINL, Gebrauchskategorie: AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 200 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 55 kW, 380 V 400 V: P= 110 kW, 500 V: P= 132 kW, 660 V 690 V: P= 160 kW, max. Umschaltzeit: 20 s, Betätigungsspannung: 230 V 50 Hz, 240 V 60 Hz, Stromart AC/DC: Wechselstrombetätigung, Einzelkomponenten der Kombination Netzschütz Q11: DILM115, + DILM150-XHI31, Dreieckschütz Q15: DILM115, + DILM150-XHI11 Typ, Sternschütz Q13: DILM80, + DILM150-XHI11 Typ, Zeitrelais K1: ETR4-51 Typ, Hinweis: Geeignet auch für Motoren der Effizienzklasse IE3
Merkmale
| Schutzart (IP) | IP00 |
| Breite | 308 mm |
| Verpackungseinheit | 1 |
| Gewicht | 11,45 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85363030 |
| Funktion | Stern-Dreieck-Schütz |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 110 kW |
| Bemessungssteuerspeisespannung Us bei AC 50 Hz | 230 V |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz | 240 V |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Spannungsart zur Betätigung | AC |
| Kupferzahl | 142 /100st |
| Kupfer-Basis | 150,00 EUR/100kg |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 200 A |
| Anzahl der Schließer als Hauptkontakte | 9 |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 200 A |
| Höhe | 314 mm |
| Tiefe | 183 mm |
| Anzahl der Hilfskontakte als Schließer | 1 |
| Anzahl der Hilfskontakte als Öffner | 1 |
| Spannungsart der Betriebsspannung | AC |
| Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis | Schraubanschluss |
| Betriebsspannung bei AC 50 Hz | 230 - 690 V |
| Betriebsspannung bei AC 60 Hz | 230 - 690 V |
| Schutzart (NEMA) | sonstige |
| Kurzbeschreibung | Stern-Dreieck-Schützkombination, 380 V 400 V: 110 kW, 230 V 50 Hz, 240 V 60 Hz, Wechselstrombetätigung |
