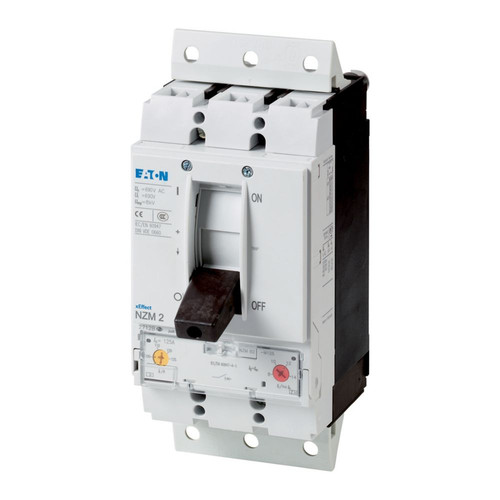

Abbildung ähnlich
01599212 EATON 113364 NZMH2-M200-SVE
NZMH2-M200-SVE
4015081128990
113364
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Die Leistungsschalter der Serie NZM..-M decken mit nur vier kompakten Baugrößen alle Anwendungsfälle ab und sind für den IEC-Markt geeignet. Die Montage ist immer flexibel durch modulare Funktionsgruppen. Mit thermomagnetischem Auslöser für den Motorschutz. Hinweise: Auslöseklasse 10A, IEC/EN 60947-4-1, IEC/EN 60947-2, Leistungsschalter erfüllen alle Anforderungen der Gebrauchskatagorie AC-3.
Merkmale
| Schutzart (IP) | IP20 |
| Breite | 105 mm |
| Polzahl | 3 |
| Verpackungseinheit | 1 |
| Gewicht | 2,78 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85362090 |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 110 kW |
| Bemessungsbetriebsspannung | 690 V |
| Überlastauslöser Stromeinstellung | 160 - 200 A |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Auslösetechnik | thermomagnetisch |
| Bemessungsbetriebsleistung bei AC-3, 230 V | 55 kW |
| Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC | 130 kA |
| Einstellbereich des unverzögerten Kurzschlussauslösers | 1600 - 2800 A |
| Kupferzahl | 168 /100st |
| Kupfer-Basis | 150,00 EUR/100kg |
| Höhe | 245 mm |
| Tiefe | 180 mm |
| Mit thermischem Schutz | ja |
| Ausführung des Betätigungselements | Kipphebel |
| Gerätebauart | Einbaugerät Steckeinsatztechnik |
| Bemessungsdauerstrom Iu | 200 A |
| Verlustleistung | 48 W |
| Kurzbeschreibung | Leistungsschalter, 3p, 200A, Steckeinsatz |
