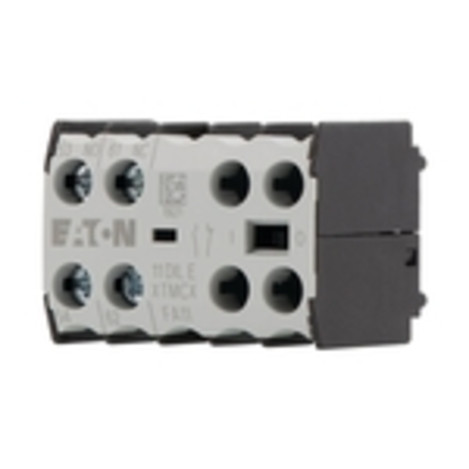

01504135 EATON 11DILE HILFSBAUSTEIN
11DILE
4015080102243
010224
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
5 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung
zum Aufbau auf Hilfsschütze DIL ER
2polig Hilfsschalterbaustein, mit zwangsgeführten Kontakten, Schaltglieder nach EN 50005, Schaltglieder nach EN 50012 sind zu bevorzugen., Kombinationen der Ausführung E entsprechen EN 50011 und sind zu bevorzugen., Funktion: für Standardanwendungen, 2-polig, Anschlusstechnik: Schraubklemmen, Bemessungsbetriebsstrom AC-15 220 V 230 V 240 V: Ie= 4 A, Bemessungsbetriebsstrom AC-15 380 V 400 V 415 V: Ie= 2 A, Kontaktbestückung S = Schließer: 1 S, Kontaktbestückung Ö = Öffner: 1 Ö, Montageart: Frontbefestigung, verwendbar für: DILEM-10(-G)(…), DILEM-01(-G)(…), DILEM-4(-G)(…), DILER40(-G), DILER31(-G), DILER22, DILEEM-10(-G)(…), DILEEM-01(-G)(…), DILEM12-10(-G)(…), DILEM12-01(-G)(…), Hinweise: Zwangsgeführte Kontakte, nach IEC/EN 60947-5-1 Anhang L, innerhalb der Hilfsschalterbausteine sowie zu den integrierten Hilfsschaltern der DILE(E)M, Hilfsöffner verwendbar als Spiegelkontakt nach IEC/EN 60947-4-1 Anhang F (nicht Spätöffner), Kennzahl/Ausführung der Kombinationen Kennzahl: 51E, 42, 33
2polig Hilfsschalterbaustein, mit zwangsgeführten Kontakten, Schaltglieder nach EN 50005, Schaltglieder nach EN 50012 sind zu bevorzugen., Kombinationen der Ausführung E entsprechen EN 50011 und sind zu bevorzugen., Funktion: für Standardanwendungen, 2-polig, Anschlusstechnik: Schraubklemmen, Bemessungsbetriebsstrom AC-15 220 V 230 V 240 V: Ie= 4 A, Bemessungsbetriebsstrom AC-15 380 V 400 V 415 V: Ie= 2 A, Kontaktbestückung S = Schließer: 1 S, Kontaktbestückung Ö = Öffner: 1 Ö, Montageart: Frontbefestigung, verwendbar für: DILEM-10(-G)(…), DILEM-01(-G)(…), DILEM-4(-G)(…), DILER40(-G), DILER31(-G), DILER22, DILEEM-10(-G)(…), DILEEM-01(-G)(…), DILEM12-10(-G)(…), DILEM12-01(-G)(…), Hinweise: Zwangsgeführte Kontakte, nach IEC/EN 60947-5-1 Anhang L, innerhalb der Hilfsschalterbausteine sowie zu den integrierten Hilfsschaltern der DILE(E)M, Hilfsöffner verwendbar als Spiegelkontakt nach IEC/EN 60947-4-1 Anhang F (nicht Spätöffner), Kennzahl/Ausführung der Kombinationen Kennzahl: 51E, 42, 33
Merkmale
Verpackungseinheit | 1 |
Verpackungseinheit | 5 |
Gewicht | 0,03 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Statistische Warennummer | 85389099 |
Montageart | Frontbefestigung |
Bemessungsbetriebsstrom Ie bei AC-15, 230 V | 4 A |
Ausführung des elektrischen Anschlusses | Schraubanschluss |
Anzahl der Kontakte als Öffner | 1 |
Anzahl der Kontakte als Schließer | 1 |
Ausführung | aufsteckbar |
Fassung | ohne |
Kurzbeschreibung | Auxiliary contact module, 1N/O+1N/C, surface mounting, screw connection |
Weitere Empfehlungen für Sie:
auf Anfrage
je
1 ST
Merkmale
Schutzart (IP) | IP20 |
Spannungsart | AC |
Verpackungseinheit | 1 |
Verpackungseinheit | 12 |
Einbautiefe | 70.5 mm |
Bemessungsstrom | 16 A |
Bemessungsspannung | 230 V |
Frequenz | 50 - 60 Hz |
Auslösecharakteristik | B |
Energiebegrenzungsklasse | 3 |
Überspannungskategorie | 3 |
Verschmutzungsgrad | 2 |
Breite in Teilungseinheiten | 1 |
Polzahl (gesamt) | 1 |
Bemessungsisolationsspannung Ui | 440 V |
Anzahl der abgesicherten Pole | 1 |
Anschließbarer Leiterquerschnitt eindrähtig | 1 - 25 mm² |
Anschließbarer Leiterquerschnitt mehrdrähtig | 1 - 25 mm² |
Umgebungstemperatur während des Betriebs | -25 - 55 °C |
Zusatzeinrichtungen möglich | ja |
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V | 10 kA |
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V | 10 kA |
Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
Verlustleistung | 2.3 W |
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Verpackungseinheiten
1 ST | Menge übernehmen |
12 ST | Menge übernehmen |
auf Anfrage
je
1 ST
Merkmale
Verpackungseinheit | 1 |
Montageart | Direktanbau |
Anzahl der Hilfskontakte als Schließer | 1 |
Anzahl der Hilfskontakte als Öffner | 1 |
Auslöseklasse | CLASS 10 A |
Anschlussart Hauptstromkreis | Schraubanschluss |
Einstellbarer Strombereich | 1.6 - 2.4 A |
Max. Bemessungsbetriebsspannung Ue | 690 V |
Reset-Funktion automatisch | ja |
Reset-Funktion Taster | ja |
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Verpackungseinheiten
1 ST | Menge übernehmen |
auf Anfrage
je
1 ST
Merkmale
Verpackungseinheit | 1 |
Verpackungseinheit | 5 |
Montageart | Frontbefestigung |
Bemessungsbetriebsstrom Ie bei AC-15, 230 V | 4 A |
Ausführung des elektrischen Anschlusses | Schraubanschluss |
Anzahl der Kontakte als Öffner | 2 |
Anzahl der Kontakte als Schließer | 2 |
Ausführung | aufsteckbar |
Fassung | ohne |
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Verpackungseinheiten
1 ST | Menge übernehmen |
5 ST | Menge übernehmen |
auf Anfrage
je
1 ST
Merkmale
Verpackungseinheit | 1 |
Montageart | Direktanbau |
Anzahl der Hilfskontakte als Schließer | 1 |
Anzahl der Hilfskontakte als Öffner | 1 |
Auslöseklasse | CLASS 10 A |
Anschlussart Hauptstromkreis | Schraubanschluss |
Einstellbarer Strombereich | 10 - 16 A |
Max. Bemessungsbetriebsspannung Ue | 690 V |
Reset-Funktion automatisch | ja |
Reset-Funktion Taster | ja |
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Verpackungseinheiten
1 ST | Menge übernehmen |
01530033
EATON DILEM12-10(230V50HZ,240V60HZ) Leistungss
DILEM12-10(230V50HZ,
keine Verfügbarkeitsinformationen
auf Anfrage
je
1 ST
Merkmale
Breite | 45 mm |
Verpackungseinheit | 1 |
Verpackungseinheit | 5 |
Bemessungsbetriebsleistung bei AC-3, 400 V | 5.5 kW |
Anzahl der Schließer als Hauptkontakte | 3 |
Anzahl der Hilfskontakte als Schließer | 1 |
Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 12 A |
Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 22 A |
Bemessungssteuerspeisespannung Us bei AC 50 Hz | 230 V |
Bemessungssteuerspeisespannung Us bei AC 60 Hz | 240 V |
Anschlussart Hauptstromkreis | Schraubanschluss |
Spannungsart zur Betätigung | AC |
Bemessungsbetriebsstrom Ie bei AC-4, 400 V | 6.6 A |
Bemessungsbetriebsleistung bei AC-4, 400 V | 3 kW |
Bemessungsbetriebsleistung NEMA | 3.7 kW |
Höhe | 58 mm |
Tiefe | 52 mm |
Betriebsspannung bei AC 50 Hz | 24 - 690 V |
Betriebsspannung bei AC 60 Hz | 24 - 690 V |
Verkaufsdaten
Mindestbestellmenge | 5 ST |
Bestellschritt | 5 ST |
Verpackungseinheiten
5 ST | Menge übernehmen |
