Abbildung ähnlich
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung

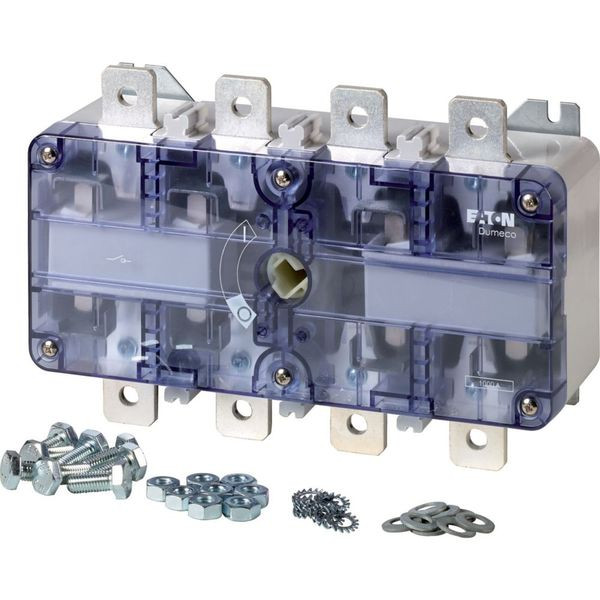

Lasttrennschalter, Sortiment: Lasttrennschalter, Hauptschalter, Wartungsschalter, Typkenner: DMV, Stopp Funktion: optional, ohne Drehgriffe und Antriebswelle, Hinweise: sichtbare Kontakte, Information zum Lieferumfang: vom Benutzer montierter Hilfsschalter., inklusive Anschlusszubehör, 3-polig + SN (direkt), Schutzart: IP00, IP20 mit Klemmenabdeckung, Bauform: Oberflächenmontage, Bemessungsbetriebsleistung AC-23 A, 50 bis 60 Hz 400 V: P = 425 kW, Bemessungsdauerstrom: Iu = 1000 A, Normen und Bestimmungen: IEC/EN 60947, VDE 0660, IEC/EN 60204, Lasttrennschalter nach IEC/EN 60947-3
Merkmale
| Breite | 292 mm |
| Polzahl | 4 |
| Verpackungseinheit | 1 |
| Gewicht | 4,93 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85365080 |
| Bemessungsdauerstrom Iu | 1000 A |
| Bedingter Bemessungskurzschlussstrom Iq | 100 kA |
| Schutzart (IP), frontseitig | IP20 |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Ausführung als NOT-AUS-Einrichtung | ja |
| Ausführung des Betätigungselements | sonstige |
| Ausführung als Hauptschalter | ja |
| Ausführung als Wartungs-/Reparaturschalter | ja |
| Bemessungsbetriebsleistung bei AC-23, 400 V | 425 kW |
| Geeignet für Verteilereinbau | ja |
| Max. Bemessungsbetriebsspannung Ue bei AC | 690 V |
| Gerätebauart | Komplettgerät im Gehäuse |
| Bemessungsbetriebsspannung | 690 V |
| Anzahl der Schalter | 1 |
| Bemessungskurzzeitstromfestigkeit Icw | 36 kA |
| Farbe des Betätigungselements | sonstige |
| Bemessungsdauerstrom bei AC-21, 400 V | 1000 A |
| Schaltleistung bei 400 V | 375 kW |
| Bemessungsdauerstrom bei AC-23, 400 V | 759 A |
| Schutzart (NEMA) | sonstige |
| Höhe | 205 mm |
| Tiefe | 96 mm |
| Kurzbeschreibung | Lasttrennschalter, DMV, 1000 A, 3P + N (nicht schaltbar), Stopp-Funktion optional, ohne Drehgriffe und Antriebswelle |
| eClass 11.0 - Klasse | 27371403 |
| UNSPSC 14.0801 - Klasse | 39121601 |
Angaben zur Marke
EATON
Hersteller
Eaton Electric GmbH Hein-Moeller-Str. 7 - 11 DE 53115 Bonn info-bonn@eaton.com
