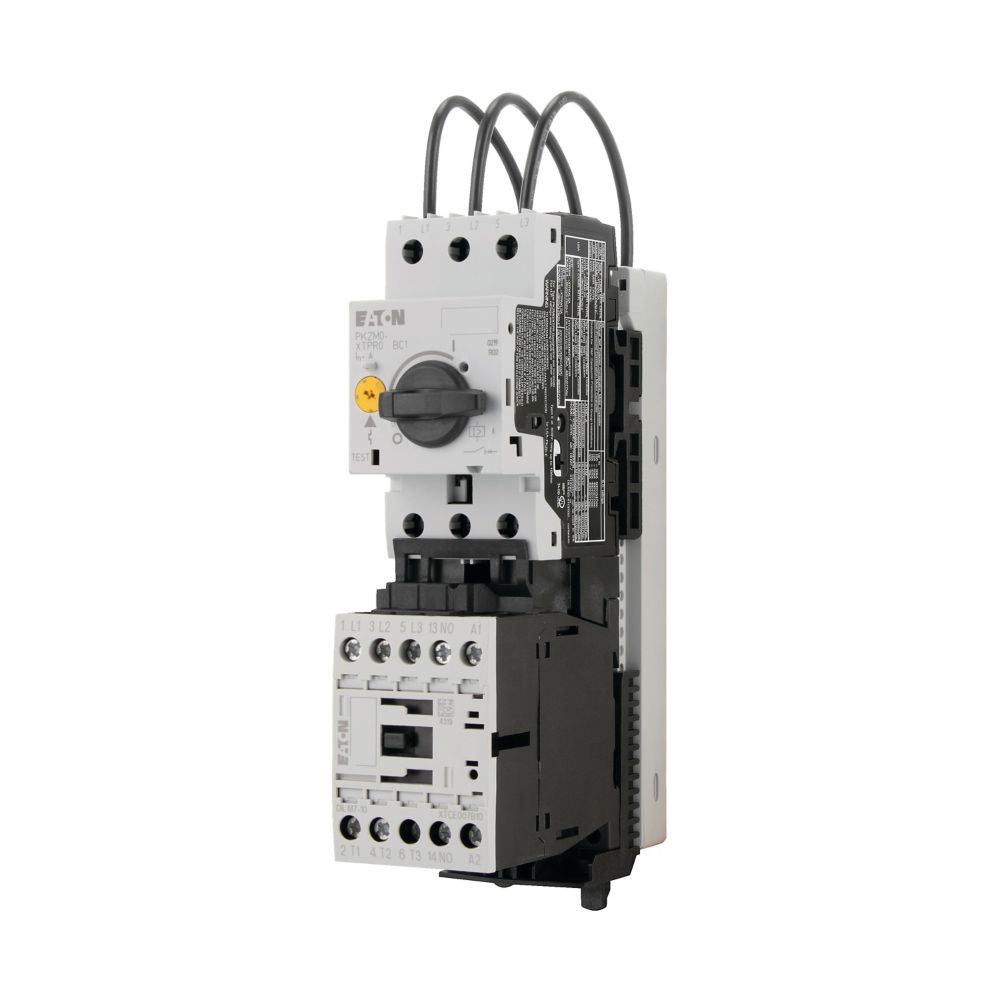

Abbildung ähnlich
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Direktstarter, Grundgerät: MSC, Hinweis: Geeignet auch für Motoren der Effizienzklasse IE3., IE3-fähige Geräte sind mit dem Logo auf der Verpackung gekennzeichnet., Motordaten Bemessungsbetriebsleistung AC-3 380 V 400 V 415 V: P= 0,37, 0,55 kW, Einstellbereich Überlastauslöser: Ir= 1 - 1,6 A, Koordinierung: Zuordnungsart „1“, Zuordnungsart „2“, Betätigungsspannung: 24 V DC, Gleichspannung, Normen und Bestimmungen: UL 508 (auf Anfrage), CSA C 22.2 No. 14 (auf Anfrage)
Merkmale
| Schutzart (IP) | IP20 |
| Breite | 45 mm |
| Verpackungseinheit | 1 |
| Gewicht | 0,76 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Höhe | 180 mm |
| Tiefe | 115 mm |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 0.55 kW |
| Anzahl der Hilfskontakte als Schließer | 1 |
| Bemessungsbetriebsstrom Ie | 1.5 A |
| Überlastauslöser Stromeinstellung | 1 - 1.6 A |
| Bemessungssteuerspeisespannung Us bei DC | 24 V |
| Auslöseklasse | CLASS 10 A |
| Mit Kurzschlussauslöser | ja |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis | Schraubanschluss |
| Spannungsart zur Betätigung | DC |
| Art des Motorstarters | Direktstarter (DOL) |
| Bemessungsbetriebsleistung bei AC-3, 230 V, 3-phasig | 0.25 kW |
| Bemessungsbetriebsstrom bei AC-3, 400 V | 1.6 A |
| Umgebungstemperatur, Obergrenze ohne Einschränkungen | 55 °C |
| Temperaturkompensierter Überlastschutz | ja |
| Bedingter Bemessungskurzschlussstrom, Zuordnungsart 2, 400 V | 50000 A |
| Bedingter Bemessungskurzschlussstrom, Zuordnungsart 2, 230 V | 50000 A |
| Schutzart (NEMA) | sonstige |
| Zuordnungsart nach IEC 60947-4-3 | Klasse 2 |
| Kupferzahl | 16 /100st |
| Kupfer-Basis | 150,00 EUR/100kg |
| Leistungsaufnahme | 2.6 W |
| Kurzbeschreibung | DOL starter on feeder system adapter, 3-pole, 0.55 kW/400 V/AC-3, 100 kA, DC operated |
| eClass 11.0 - Klasse | 27024002 |
| UNSPSC 14.0801 - Klasse | 39121521 |
Angaben zur Marke
EATON
Hersteller
Eaton Electric GmbH Hein-Moeller-Str. 7 - 11 DE 53115 Bonn info-bonn@eaton.com
