Beschreibung

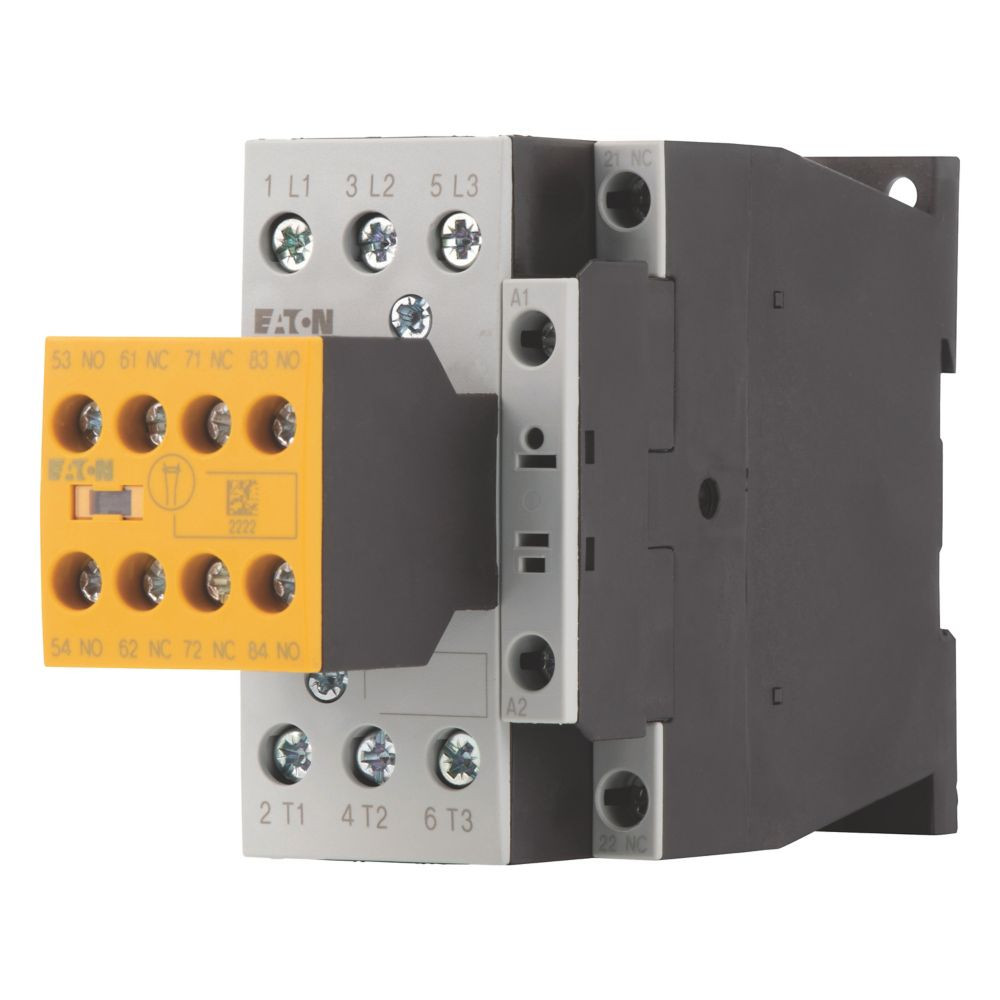

Sicherheitsschütz, Anwendung: Leistungsschütze für Motoren, Komplettgeräte größer 170 A, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, AC-4: Käfigläufermotoren: anlassen, Einstecken, reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweise: Geeignet auch für Motoren der Effizienzklasse IE3., IE3-fähige Geräte sind mit dem Logo auf der Verpackung gekennzeichnet., Beschreibung: Hilfsschalterelement nicht ablösbar mit Grundgerät verbunden (manuelle Ansteuerung nicht möglich).
Merkmale
| Breite | 45 mm |
| Verpackungseinheit | 1 |
| Gewicht | 0,48 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 7.5 kW |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Anzahl der Hilfskontakte als Schließer | 2 |
| Anzahl der Hilfskontakte als Öffner | 3 |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 17 A |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 40 A |
| Bemessungssteuerspeisespannung Us bei AC 50 Hz | 230 V |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz | 240 V |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Spannungsart zur Betätigung | AC |
| Bemessungsbetriebsstrom Ie bei AC-4, 400 V | 10 A |
| Bemessungsbetriebsleistung bei AC-4, 400 V | 4.5 kW |
| Bemessungsbetriebsleistung NEMA | 7.4 kW |
| Kupferzahl | 12 /100st |
| Kupfer-Basis | 150,00 EUR/100kg |
| Höhe | 85 mm |
| Tiefe | 138 mm |
| Betriebsspannung bei AC 50 Hz | 24 - 690 V |
| Betriebsspannung bei AC 60 Hz | 24 - 690 V |
| Kurzbeschreibung | Sicherheitsschütz, 380 V 400 V: 7,5 kW, 2 S, 3 Ö, 230 V 50 Hz, 240 V 60 Hz, Wechselstrombetätigung, Schraubklemmen, mit Spiegelkontakt. |
| eClass 11.0 - Klasse | 27371003 |
| UNSPSC 14.0801 - Klasse | 39121529 |
Angaben zur Marke
EATON
Hersteller
Eaton Electric GmbH Hein-Moeller-Str. 7 - 11 DE 53115 Bonn info-bonn@eaton.com
