Abbildung ähnlich
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung

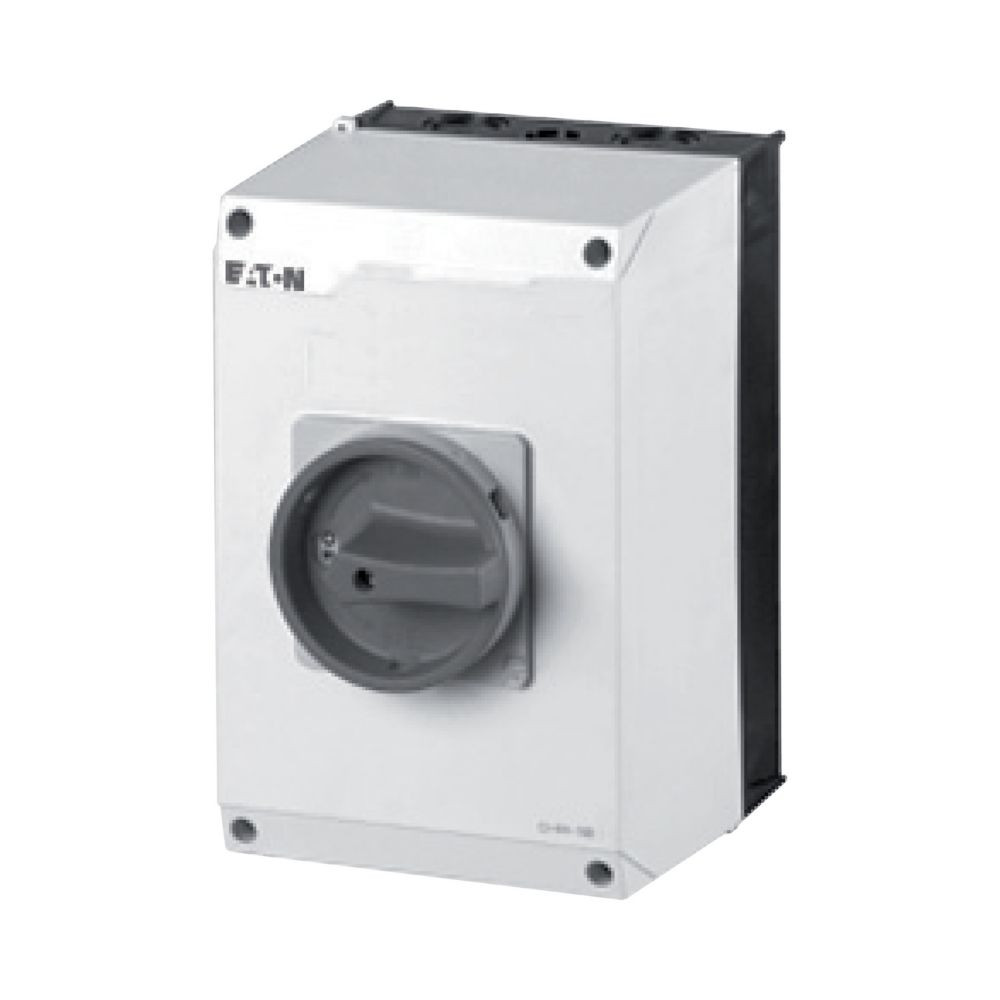

Sonderschalter, Sortiment: Sonderschalter, Typkenner: T5, Stopp-Funktion: HALT-Funktion, mit schwarzem Drehgriff und Sperrkranz, Hinweise: Kundenspezifische Version gemäß Formular, Schutzart: IP65, Bauform: Oberflächenmontage, Bemessungsbetriebsleistung AC-23A, 50 - 60 Hz 400 V: P = 55 kW, Bemessungsdauerstrom: Iu = 100 A, 3 Baueinheit(en), Normen und Bestimmungen: IEC/EN 60947, VDE 0660, IEC/EN 60204, Lasttrennschalter nach IEC/EN 60947-3
Merkmale
| Breite | 200 mm |
| Verpackungseinheit | 1 |
| Gewicht | 1,91 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85365019 |
| Bemessungsdauerstrom Iu | 100 A |
| Bedingter Bemessungskurzschlussstrom Iq | 2 kA |
| Schutzart (IP), frontseitig | IP65 |
| Verriegelbar | ja |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Ausführung des Betätigungselements | Türkupplungsdrehantrieb |
| Ausführung als Hauptschalter | ja |
| Ausführung als Wartungs-/Reparaturschalter | ja |
| Bemessungsbetriebsleistung bei AC-23, 400 V | 55 kW |
| Geeignet für Bodenbefestigung | ja |
| Gerätebauart | Komplettgerät im Gehäuse |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 30 kW |
| Bemessungsbetriebsspannung | 690 V |
| Anzahl der Schalter | 1 |
| Bemessungskurzzeitstromfestigkeit Icw | 1.7 kA |
| Farbe des Betätigungselements | schwarz |
| Bemessungsdauerstrom bei AC-21, 400 V | 100 A |
| Schaltleistung bei 400 V | 55 kW |
| Bemessungsdauerstrom bei AC-23, 400 V | 100 A |
| Schutzart (NEMA) | 12 |
| Höhe | 204 mm |
| Tiefe | 280 mm |
| Max. Bemessungsbetriebsspannung Ue bei AC | 690 V |
| Kurzbeschreibung | Sonderschalter, T5, 100 A, Aufbau, 3 Baueinheit(en), HALT-Funktion, mit schwarzem Drehgriff und Sperrkranz |
| eClass 11.0 - Klasse | 27371403 |
| UNSPSC 14.0801 - Klasse | 39121601 |
Angaben zur Marke
EATON
Hersteller
Eaton Electric GmbH Hein-Moeller-Str. 7 - 11 DE 53115 Bonn info-bonn@eaton.com
