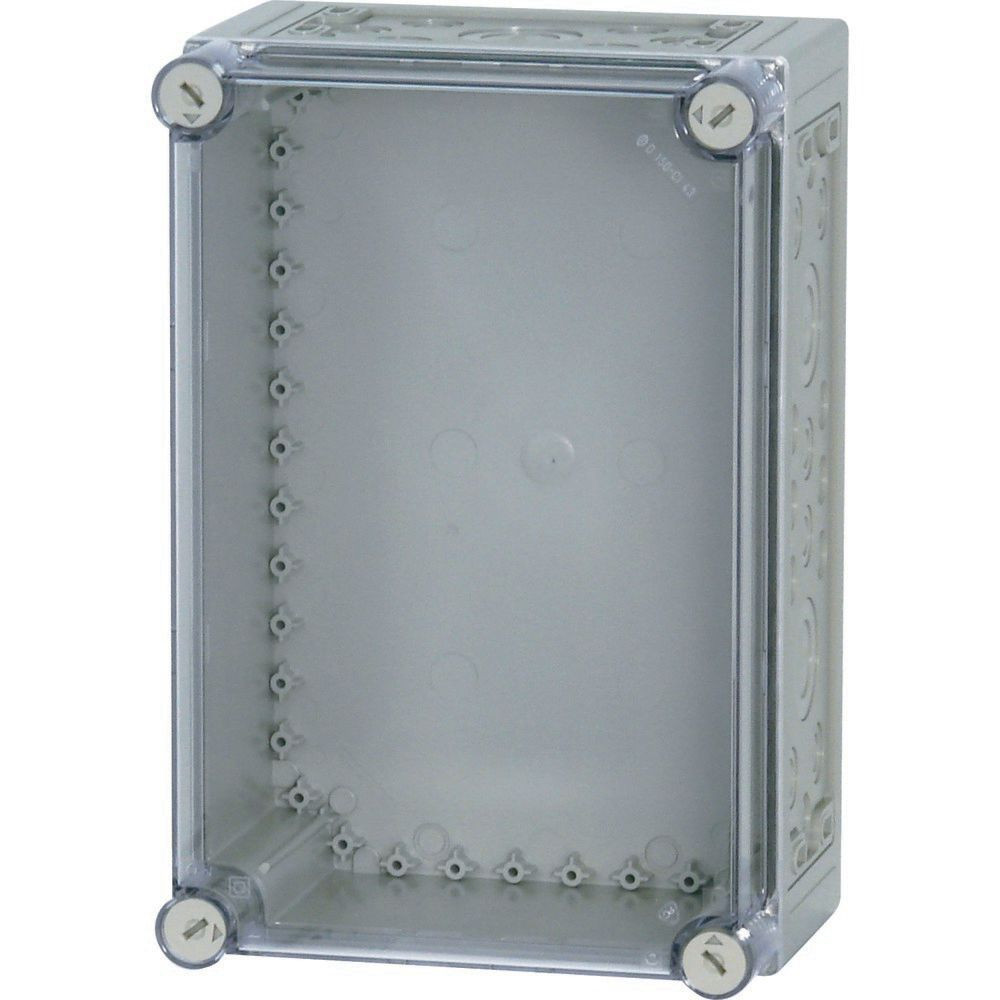

01405704 EATON CI43E-150 ISOLIERSTOFF-GEHAEU
CI43E-150
4015080955061
095506
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung
total isoliert, ohne Montageplatte, metrische Vorprägungen für die Leitungseinführung in allen Seitenwänden. Durch Ausbrechen dieser Wände lassen sich großflächige Durchbrüche herstellen. Einschließlich Befestigungslaschen für Wandbefestigung. Verbindung der Gehäuse unter- bzw. nebeneinander mittels Keilverbindung.
Einzel-Leergehäuse, Material Polycarbonat, schlagfest, Schutzart IP65, patentierter Deckelverschluss mit integriertem Überdruckausgleich, mit metrischen Vorprägungen in allen Seitenwänden, Leitungseinführungen oben und unten jeweils=2xM50/32 und 6xM25/16 und 8xM20, seitlich jeweils=1xM50/32 und 6xM25/16, Befestigungslaschen für Wandbefestigung, plombierbare Deckelverschlüsse, Seitenwände ausschlagbar, als Verteilergehäuse umbaubar durch ausschlagen der Seitenwände, RAL 7035, grau (Unterkasten), durchsichtig rauchgrau, (Deckel), Einbautiefe bei Montageplatte=150mm, Ausführung Deckel: durchsichtig rauchgrau, Ausführung Unterteil: vorgeprägt, Deckel optional nachrüstbar mit Zylinderschloss DVZ...-CI
Merkmale
Schutzart (IP) | IP65 |
Schlagfestigkeit | IK10 |
Schutzklasse | II |
Breite | 375 mm |
Werkstoff des Gehäuses | Kunststoff |
Verpackungseinheit | 1 |
Gewicht | 2,18 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Statistische Warennummer | 85381000 |
Montageart | Aufputz |
Höhe | 250 mm |
Tiefe | 175 mm |
RAL-Nummer | 7035 |
Oberfläche | sonstige |
Einbautiefe | 150 mm |
Anbaumöglichkeit | ja |
Geeignet für Blitzschutz | ja |
Innentiefe | 150 mm |
Farbe | grau |
Art der Abdeckung | ohne |
Anzahl der Leitungseinführungen | 76 |
Funktionserhalt | sonstige |
Breite in Teilungseinheiten | 15 |
Geeignet für Außengebrauch | ja |
Anzahl der Module | 1 |
Art der Tür | ohne |
Transparenter Deckel/Tür | ja |
Nennstrom (In) | 1600 A |
Materialstärke Gehäuse | 6 mm |
Materialstärke Tür/Deckel | 6 mm |
Ausführung Deckel | geschlossen |
Anzahl der Öffnungen für Flanschplatten | 4 |
Schutzart (NEMA) | sonstige |
Deckel mit Überdruckentlastung | ja |
Kurzbeschreibung | Insulated enclosure, +knockouts, HxWxD=250x375x175mm |
