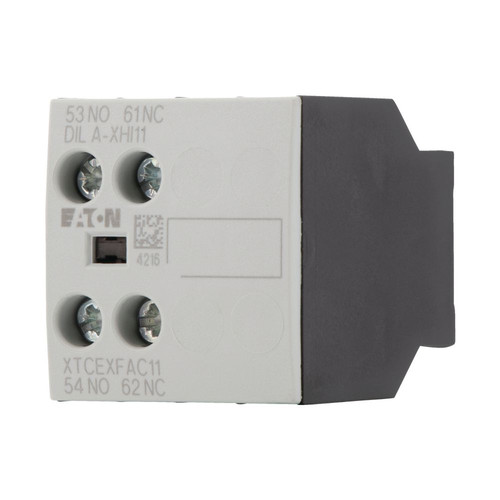

Artikelbild
Abbildung ähnlich
EATON

01517846
EATON DILA-XHI11 Hilfsschuetze HS-Baustein 2p.

DILA-XHI11 4015082764210 276421
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen
5 ST Menge übernehmen

Funktionen

  • Weitere Empfehlungen
  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

Schaltglieder nach EN50011
aufsteckbar auf SChütze DIL A-.. Hilfsschalterbaustein, mit zwangsgeführten Kontakten, Schaltglieder nach EN 50005, Kombinationen der Ausführung E entsprechen EN 50011 und sind zu bevorzugen. Gleichstrombetätigte Schütze DILA(C)-22 dürfen nur mit 2-poligen Hilfsschaltern kombiniert werden. Funktion: für Standardanwendungen, 2-polig, Anschlusstechnik: Schraubklemmen, Bemessungsbetriebsstrom AC-15 220 V 230 V 240 V: Ie= 4 A, Bemessungsbetriebsstrom AC-15 380 V 400 V 415 V: Ie= 4 A, Kontakte S = Schließer: 1 S, Kontakte Ö = Öffner: 1 Ö, Montagetyp: Frontbefestigung, verwendbar für: DILA(C)…, DILM(C)7…, DILM(C)9…, DILM(C)12…, DILM(C)15…

Merkmale

Verpackungseinheit 1
Verpackungseinheit 5
Gewicht 0,04
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85364900
Montageart Frontbefestigung
Bemessungsbetriebsstrom Ie bei AC-15, 230 V 4 A
Ausführung des elektrischen Anschlusses Schraubanschluss
Anzahl der Kontakte als Öffner 1
Anzahl der Kontakte als Schließer 1
Kupferzahl 1 /100st
Kupfer-Basis 150,00 EUR/100kg
Ausführung aufsteckbar
Fassung ohne
Kurzbeschreibung Auxiliary contact module, 1NO+1N/C, surface mounting, screw connection
eClass 11.0 - Klasse 27371302
UNSPSC 14.0801 - Klasse 39121529
