Abbildung ähnlich
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung

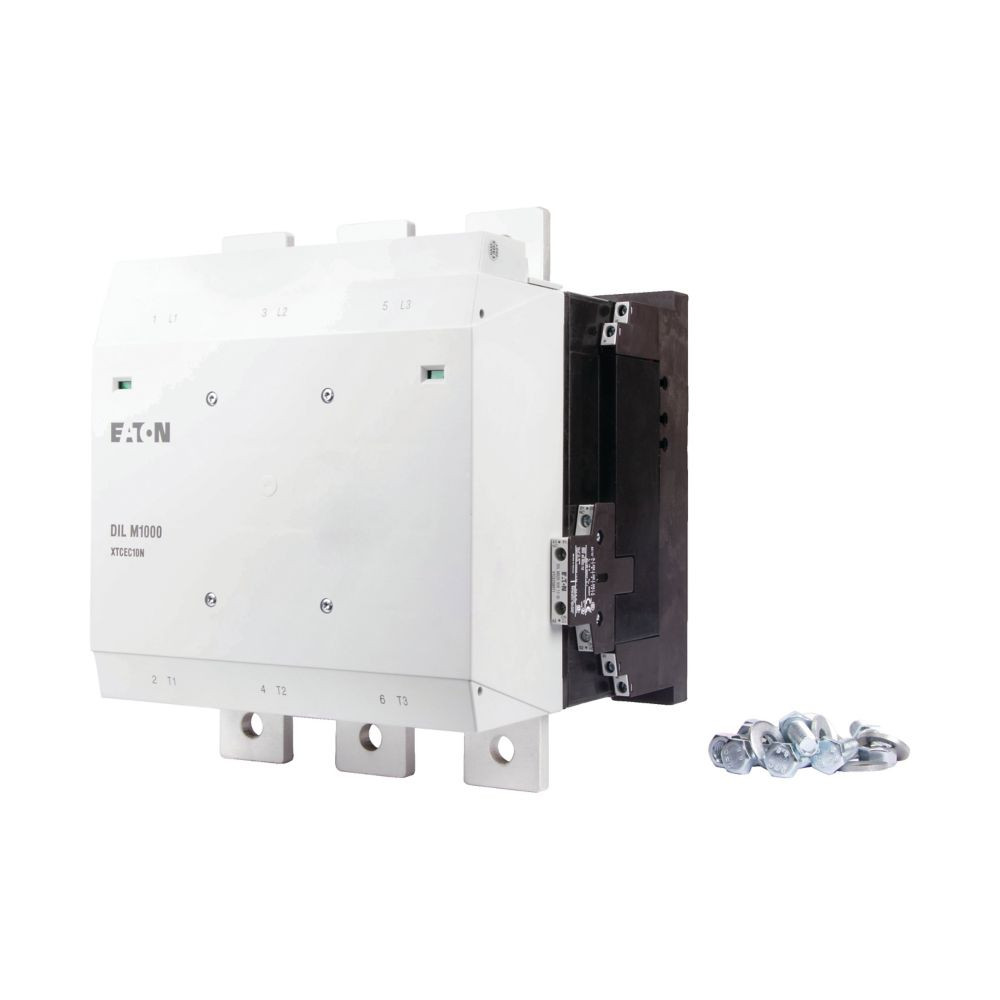

Leistungsschütz, Anwendung: Leistungsschütze für Motoren, Komfortgeräte größer 170 A, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, AC-4: Käfigläufermotoren: anlassen, Einstecken, reversieren, Tippen, Anschlusstechnik: Schraubanschluss, Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 1000 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz Offen bei 40 °C: Ith =Ie= 1225 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 1-polig offen: Ith = 2500 A
Merkmale
| Breite | 250 mm |
| Verpackungseinheit | 1 |
| Gewicht | 17,34 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85364190 |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 560 kW |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Anzahl der Hilfskontakte als Schließer | 2 |
| Anzahl der Hilfskontakte als Öffner | 2 |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 1000 A |
| Bemessungssteuerspeisespannung Us bei AC 50 Hz | 110 - 250 V |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz | 110 - 250 V |
| Bemessungssteuerspeisespannung Us bei DC | 110 - 250 V |
| Anschlussart Hauptstromkreis | Schienenanschluss |
| Spannungsart zur Betätigung | AC/DC |
| Bemessungsbetriebsstrom Ie bei AC-4, 400 V | 800 A |
| Bemessungsbetriebsleistung bei AC-4, 400 V | 450 kW |
| Kupferzahl | 429 /100st |
| Kupfer-Basis | 150,00 EUR/100kg |
| Bemessungsbetriebsleistung NEMA | 596 kW |
| Höhe | 296 mm |
| Tiefe | 232 mm |
| Betriebsspannung bei AC 50 Hz | 110 - 250 V |
| Betriebsspannung bei AC 60 Hz | 110 - 250 V |
| Kurzbeschreibung | Contactor, 3p+2N/O+2N/C, 1000A/AC3 |
| eClass 11.0 - Klasse | 27371003 |
| UNSPSC 14.0801 - Klasse | 39121529 |
Angaben zur Marke
EATON
Hersteller
Eaton Electric GmbH Hein-Moeller-Str. 7 - 11 DE 53115 Bonn info-bonn@eaton.com
