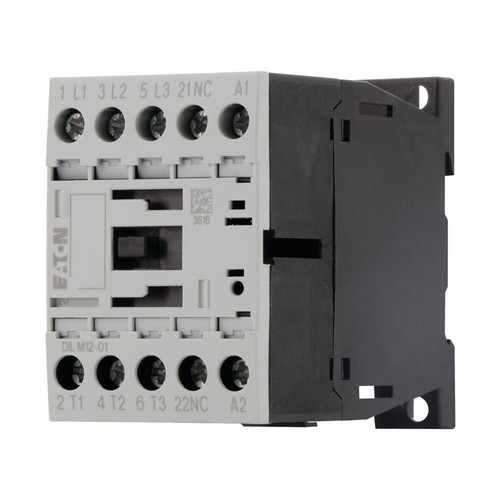

01570023 EATON DILM12-01 (24VDC) Leistungsschütz
DILM12-01(24VDC)
4015082768805
276880
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
xStart mit Schraubklemmen
3polig, zum Schalten von Motoren, aufsteckbare Zusatzkontakte gleicher Grösse bis 15KW, identische Baugrösse bei AC und DC-Antrieb, DC-Antrieb mit integrierter Schutzbeschaltung, geringe Halteleistung bei DC-Antrieb
Rahmenklemmen mit zwei Klemmräumen bei Hauptstrombahnen
Leistungsschütz, Applikation: Leistungsschütz für Motoren, Leistungsschütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweis: Geeignet auch für Motoren der Effizienzklasse IE3, Pole: 3-polig, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 12 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40 °C: Ith = Ie= 22 A, gekapselt: Ith= 18 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen: Ith= 50 A, gekapselt: Ith= 45 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 3.5 kW, 380 V 400 V: P= 5.5 kW, 660 V 690 V: P= 6.5 kW, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-4 220 V 230 V: P= 2 kW, 380 V 400 V: P= 3 kW, 660 V 690 V: P= 4.4 kW, kombinierbar mit Hilfsschalter: DILA-XHI(V).., Kontaktbestückung Ö = Öffner: 1 Ö, Hinweise: Schaltglieder nach EN 50012., Integrierte Varistor-Schutzbeschaltung., Mit Spiegelkontakt., Stromart AC/DC: Gleichstrombetätigung
3polig, zum Schalten von Motoren, aufsteckbare Zusatzkontakte gleicher Grösse bis 15KW, identische Baugrösse bei AC und DC-Antrieb, DC-Antrieb mit integrierter Schutzbeschaltung, geringe Halteleistung bei DC-Antrieb
Rahmenklemmen mit zwei Klemmräumen bei Hauptstrombahnen
Leistungsschütz, Applikation: Leistungsschütz für Motoren, Leistungsschütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweis: Geeignet auch für Motoren der Effizienzklasse IE3, Pole: 3-polig, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 12 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40 °C: Ith = Ie= 22 A, gekapselt: Ith= 18 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen: Ith= 50 A, gekapselt: Ith= 45 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 3.5 kW, 380 V 400 V: P= 5.5 kW, 660 V 690 V: P= 6.5 kW, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-4 220 V 230 V: P= 2 kW, 380 V 400 V: P= 3 kW, 660 V 690 V: P= 4.4 kW, kombinierbar mit Hilfsschalter: DILA-XHI(V).., Kontaktbestückung Ö = Öffner: 1 Ö, Hinweise: Schaltglieder nach EN 50012., Integrierte Varistor-Schutzbeschaltung., Mit Spiegelkontakt., Stromart AC/DC: Gleichstrombetätigung
Merkmale
| Breite | 45 mm |
| Verpackungseinheit | 1 |
| Gewicht | 0,31 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85364190 |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 5.5 kW |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Anzahl der Hilfskontakte als Öffner | 1 |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 12 A |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 22 A |
| Bemessungssteuerspeisespannung Us bei DC | 24 V |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Spannungsart zur Betätigung | DC |
| Bemessungsbetriebsstrom Ie bei AC-4, 400 V | 7 A |
| Bemessungsbetriebsleistung bei AC-4, 400 V | 3 kW |
| Kupferzahl | 11 /100st |
| Kupfer-Basis | 150,00 EUR/100kg |
| Bemessungsbetriebsleistung NEMA | 7.4 kW |
| Höhe | 68 mm |
| Tiefe | 75 mm |
| Betriebsspannung bei AC 50 Hz | 24 - 690 V |
| Betriebsspannung bei AC 60 Hz | 24 - 690 V |
| Kurzbeschreibung | Leistungsschütz, 3-polig, 380 V 400 V 5.5 kW, 1 Ö, 24 V DC, Gleichstrombetätigung, Schraubklemmen |
