Abbildung ähnlich
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung

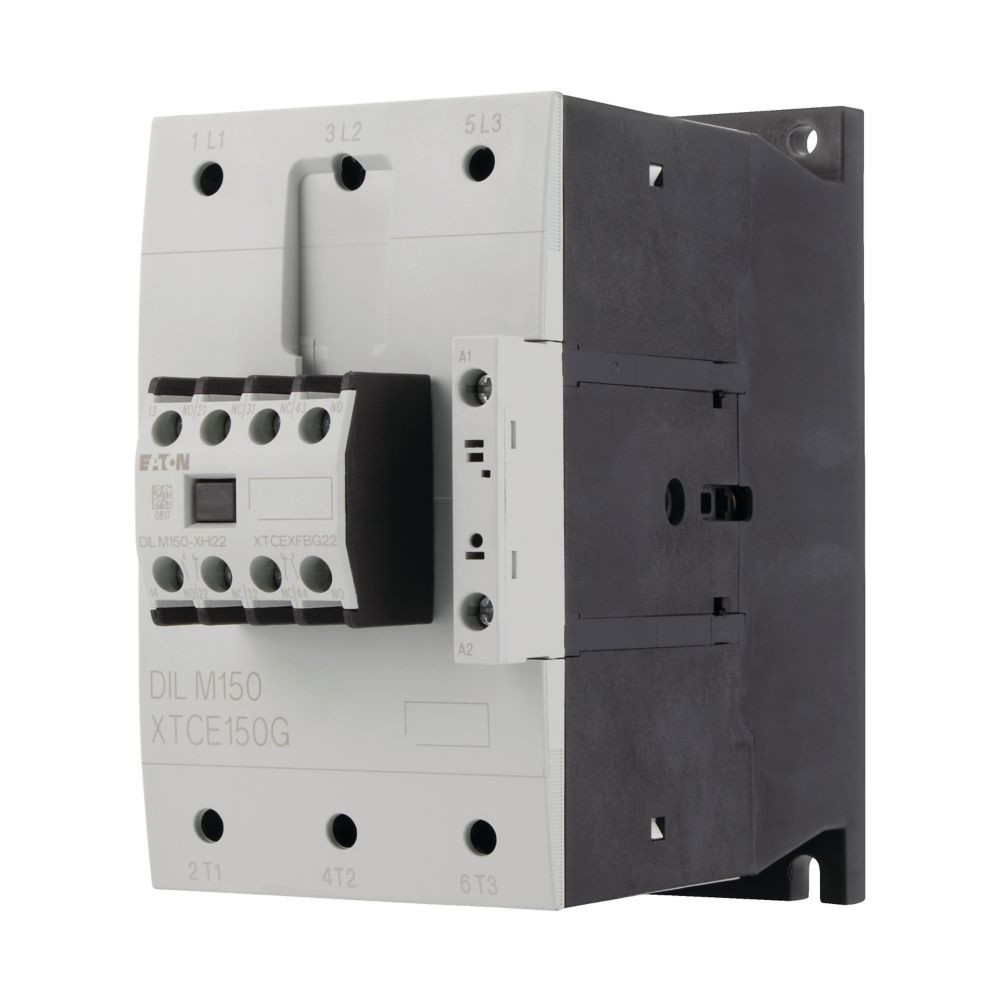

xStart mit Schraubklemmen
3polig, zum Schalten von Motoren, aufsteckbare Zusatzkontakte gleicher Grösse bis 15KW, identische Baugrösse bei AC und DC-Antrieb, DC-Antrieb mit integrierter Schutzbeschaltung, geringe Halteleistung bei DC-Antrieb
Rahmenklemmen mit zwei Klemmräumen bei Hauptstrombahnen
Leistungsschütz, Anwendung: Leistungsschütze für Motoren, Komplettgeräte größer 170 A, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, AC-4: Käfigläufermotoren: anlassen, Einstecken, reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweise: Geeignet auch für Motoren der Effizienzklasse IE3., IE3-fähige Geräte sind mit dem Logo auf der Verpackung gekennzeichnet., Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 150 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig
3polig, zum Schalten von Motoren, aufsteckbare Zusatzkontakte gleicher Grösse bis 15KW, identische Baugrösse bei AC und DC-Antrieb, DC-Antrieb mit integrierter Schutzbeschaltung, geringe Halteleistung bei DC-Antrieb
Rahmenklemmen mit zwei Klemmräumen bei Hauptstrombahnen
Leistungsschütz, Anwendung: Leistungsschütze für Motoren, Komplettgeräte größer 170 A, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, AC-4: Käfigläufermotoren: anlassen, Einstecken, reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweise: Geeignet auch für Motoren der Effizienzklasse IE3., IE3-fähige Geräte sind mit dem Logo auf der Verpackung gekennzeichnet., Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 150 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig
Merkmale
| Breite | 90 mm |
| Verpackungseinheit | 1 |
| Gewicht | 2,31 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85389099 |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 75 kW |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Anzahl der Hilfskontakte als Schließer | 2 |
| Anzahl der Hilfskontakte als Öffner | 2 |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 150 A |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 190 A |
| Bemessungssteuerspeisespannung Us bei DC | 24 - 27 V |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Spannungsart zur Betätigung | DC |
| Bemessungsbetriebsstrom Ie bei AC-4, 400 V | 65 A |
| Bemessungsbetriebsleistung bei AC-4, 400 V | 33 kW |
| Kupferzahl | 47 /100st |
| Kupfer-Basis | 150,00 EUR/100kg |
| Bemessungsbetriebsleistung NEMA | 93 kW |
| Höhe | 170 mm |
| Tiefe | 175 mm |
| Betriebsspannung bei AC 50 Hz | 230 - 690 V |
| Betriebsspannung bei AC 60 Hz | 230 - 690 V |
| Kurzbeschreibung | Contactor, 3p+2N/O+2N/C, 75kW/400V/AC3 |
| eClass 11.0 - Klasse | 27371003 |
| UNSPSC 14.0801 - Klasse | 39121529 |
Angaben zur Marke
EATON
Hersteller
Eaton Electric GmbH Hein-Moeller-Str. 7 - 11 DE 53115 Bonn info-bonn@eaton.com
