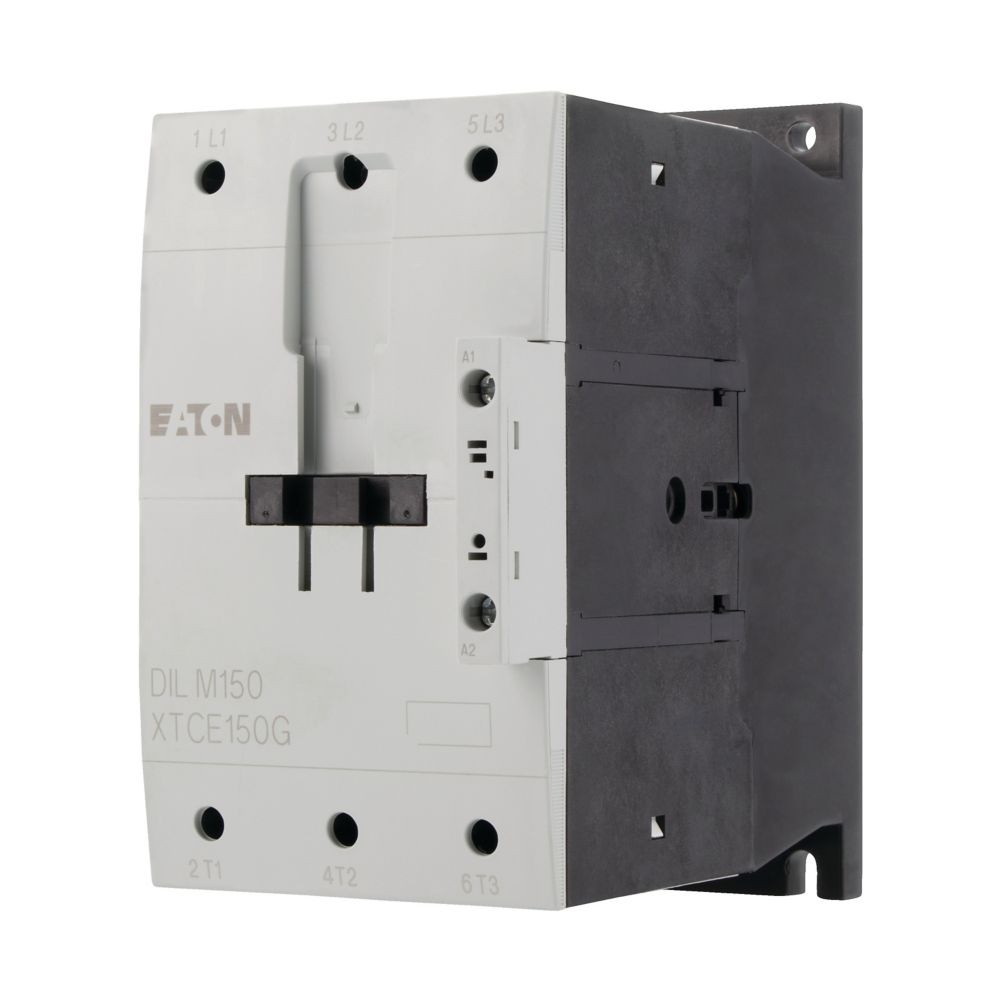

01590192 EATON DILM150(RAC240) Leistungsschütz 75kW
DILM150(RAC240)
4015082395889
239588
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung
aufsteckbare Zusatzkontakte gleicher Grösse bis 15KW
identische Baugrösse bei AC und DC-Antrieb
DC-Antrieb mit integrierter Schutzbeschaltung
geringe Halteleistung bei DC-Antrieb
Rahmenklemmen mit zwei Klemmräumen bei Hauptstrombahnen Leistungsschütz, Applikation: Leistungsschütz für Motoren, Leistungsschütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweis: Geeignet auch für Motoren der Effizienzklasse IE3, Pole: 3-polig, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 150 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40 °C: Ith = Ie= 190 A, gekapselt: Ith= 144 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen: Ith= 400 A, gekapselt: Ith= 360 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 48 kW, 380 V 400 V: P= 75 kW, 660 V 690 V: P= 96 kW, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-4 220 V 230 V: P= 20 kW, 380 V 400 V: P= 33 kW, 660 V 690 V: P= 48 kW, kombinierbar mit Hilfsschalter: DILM150-XHI(V).., DILM1000-XHI(V).., Hinweise: Schaltglieder nach EN 50012., Integrierte Schutzbeschaltung in der Ansteuerelektronik., Stromart AC/DC: Wechselstrombetätigung
identische Baugrösse bei AC und DC-Antrieb
DC-Antrieb mit integrierter Schutzbeschaltung
geringe Halteleistung bei DC-Antrieb
Rahmenklemmen mit zwei Klemmräumen bei Hauptstrombahnen Leistungsschütz, Applikation: Leistungsschütz für Motoren, Leistungsschütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweis: Geeignet auch für Motoren der Effizienzklasse IE3, Pole: 3-polig, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 150 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40 °C: Ith = Ie= 190 A, gekapselt: Ith= 144 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen: Ith= 400 A, gekapselt: Ith= 360 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 48 kW, 380 V 400 V: P= 75 kW, 660 V 690 V: P= 96 kW, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-4 220 V 230 V: P= 20 kW, 380 V 400 V: P= 33 kW, 660 V 690 V: P= 48 kW, kombinierbar mit Hilfsschalter: DILM150-XHI(V).., DILM1000-XHI(V).., Hinweise: Schaltglieder nach EN 50012., Integrierte Schutzbeschaltung in der Ansteuerelektronik., Stromart AC/DC: Wechselstrombetätigung
Merkmale
Breite | 90 mm |
Verpackungseinheit | 1 |
Gewicht | 2,36 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Statistische Warennummer | 85389099 |
Bemessungsbetriebsleistung bei AC-3, 400 V | 75 kW |
Anzahl der Schließer als Hauptkontakte | 3 |
Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 150 A |
Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 190 A |
Bemessungssteuerspeisespannung Us bei AC 50 Hz | 190 - 240 V |
Bemessungssteuerspeisespannung Us bei AC 60 Hz | 190 - 240 V |
Anschlussart Hauptstromkreis | Schraubanschluss |
Spannungsart zur Betätigung | AC |
Bemessungsbetriebsstrom Ie bei AC-4, 400 V | 65 A |
Bemessungsbetriebsleistung bei AC-4, 400 V | 33 kW |
Kupferzahl | 45 /100st |
Kupfer-Basis | 150,00 EUR/100kg |
Bemessungsbetriebsleistung NEMA | 93 kW |
Höhe | 170 mm |
Tiefe | 160 mm |
Betriebsspannung bei AC 50 Hz | 230 - 690 V |
Betriebsspannung bei AC 60 Hz | 230 - 690 V |
Kurzbeschreibung | Leistungsschütz, 3-polig, 380 V 400 V 75 kW, RAC 240: 190 - 240 V 50/60 Hz, Wechselstrombetätigung, Schraubklemmen |
