Abbildung ähnlich
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung

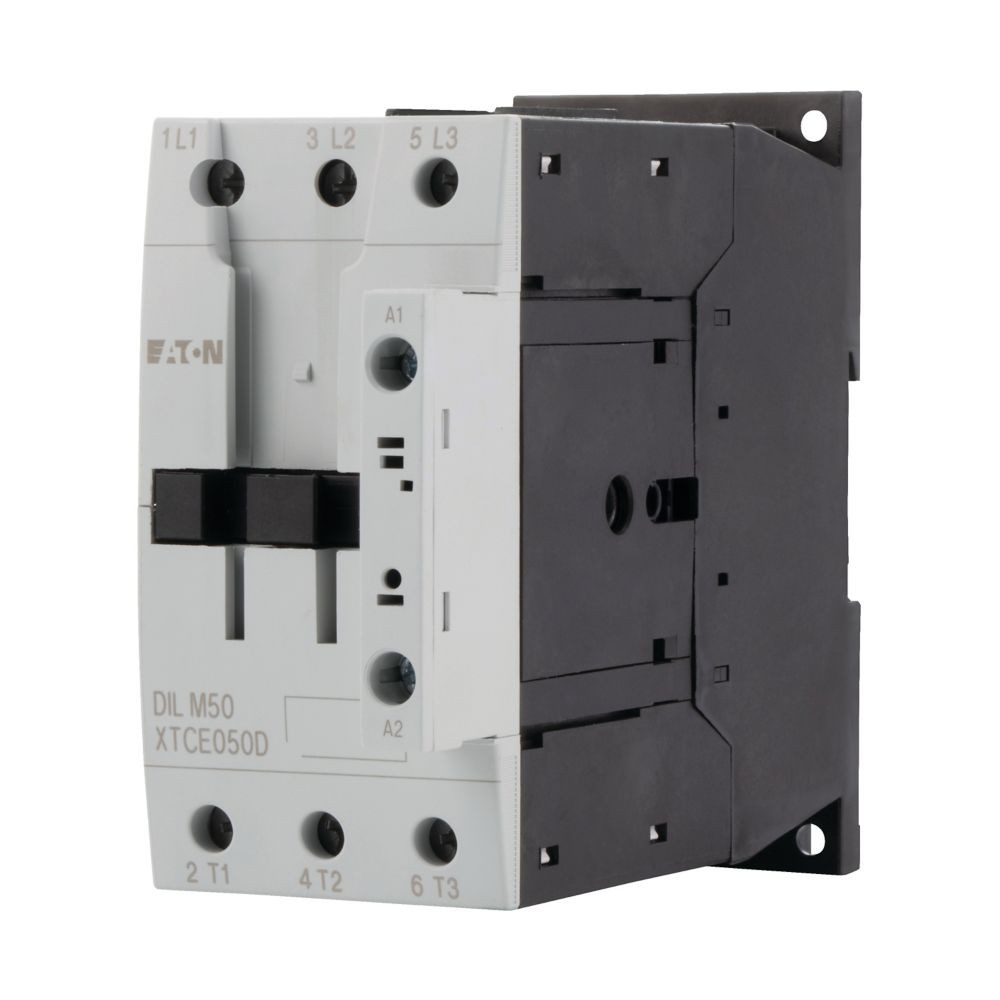

Leistungsschütz, Anwendung: Leistungsschütze für Motoren, Schütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, AC-4: Käfigläufermotoren: anlassen, Einstecken, reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweise: Geeignet auch für Motoren der Effizienzklasse IE3., IE3-fähige Geräte sind mit dem Logo auf der Verpackung gekennzeichnet., Anzahl der Pole: 3-polig, Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 50 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig
Merkmale
| Breite | 55 mm |
| Verpackungseinheit | 1 |
| Gewicht | 1,05 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85364190 |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 22 kW |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 50 A |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 80 A |
| Bemessungssteuerspeisespannung Us bei DC | 24 - 27 V |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Spannungsart zur Betätigung | DC |
| Bemessungsbetriebsstrom Ie bei AC-4, 400 V | 21 A |
| Bemessungsbetriebsleistung bei AC-4, 400 V | 10 kW |
| Kupferzahl | 28 /100st |
| Kupfer-Basis | 150,00 EUR/100kg |
| Bemessungsbetriebsleistung NEMA | 29.8 kW |
| Höhe | 115 mm |
| Tiefe | 132.1 mm |
| Betriebsspannung bei AC 50 Hz | 230 - 690 V |
| Betriebsspannung bei AC 60 Hz | 230 - 690 V |
| Kurzbeschreibung | Leistungsschütz, 3-polig, 380 V 400 V 22 kW, RDC 24: 24 - 27 V DC, Gleichstrombetätigung, Schraubklemmen |
| eClass 11.0 - Klasse | 27371003 |
| UNSPSC 14.0801 - Klasse | 39121529 |
Weitere Empfehlungen für Sie:
auf Anfrage
je 1 ST
Merkmale
| Verpackungseinheit | 1 |
| Verpackungseinheit | 20 |
| eClass 11.0 - Klasse | 27371302 |
| UNSPSC 14.0801 - Klasse | 39121529 |
| Montageart | Frontbefestigung |
| Bemessungsbetriebsstrom Ie bei AC-15, 230 V | 6 A |
| Ausführung des elektrischen Anschlusses | Schraubanschluss |
| Anzahl der Kontakte als Schließer | 1 |
| Ausführung | aufsteckbar und integrierbar |
| Fassung | ohne |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 20 ST | Menge übernehmen |
auf Anfrage
je 1 ST
Merkmale
| Verpackungseinheit | 1 |
| Verpackungseinheit | 20 |
| eClass 11.0 - Klasse | 27371302 |
| UNSPSC 14.0801 - Klasse | 39121529 |
| Montageart | Frontbefestigung |
| Bemessungsbetriebsstrom Ie bei AC-15, 230 V | 6 A |
| Ausführung des elektrischen Anschlusses | Schraubanschluss |
| Anzahl der Kontakte als Öffner | 1 |
| Ausführung | aufsteckbar und integrierbar |
| Fassung | ohne |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 20 ST | Menge übernehmen |
auf Anfrage
je 1 ST
Merkmale
| Verpackungseinheit | 1 |
| Verpackungseinheit | 5 |
| eClass 11.0 - Klasse | 27371302 |
| UNSPSC 14.0801 - Klasse | 39121529 |
| Montageart | Seitenanbau |
| Bemessungsbetriebsstrom Ie bei AC-15, 230 V | 3.5 A |
| Ausführung des elektrischen Anschlusses | Schraubanschluss |
| Anzahl der Kontakte als Öffner | 1 |
| Anzahl der Kontakte als Schließer | 1 |
| Ausführung | aufsteckbar |
| Fassung | ohne |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 5 ST | Menge übernehmen |
auf Anfrage
je 1 ST
Merkmale
| Breite | 55 mm |
| Verpackungseinheit | 1 |
| eClass 11.0 - Klasse | 27371003 |
| UNSPSC 14.0801 - Klasse | 39121529 |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 18.5 kW |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 40 A |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 60 A |
| Bemessungssteuerspeisespannung Us bei DC | 24 - 27 V |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Spannungsart zur Betätigung | DC |
| Bemessungsbetriebsstrom Ie bei AC-4, 400 V | 18 A |
| Bemessungsbetriebsleistung bei AC-4, 400 V | 9 kW |
| Bemessungsbetriebsleistung NEMA | 22 kW |
| Höhe | 115 mm |
| Tiefe | 132.1 mm |
| Betriebsspannung bei AC 50 Hz | 230 - 690 V |
| Betriebsspannung bei AC 60 Hz | 230 - 690 V |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 1 ST | Menge übernehmen |
auf Anfrage
je 1 ST
Merkmale
| Breite | 55 mm |
| Verpackungseinheit | 1 |
| eClass 11.0 - Klasse | 27371003 |
| UNSPSC 14.0801 - Klasse | 39121529 |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 30 kW |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 65 A |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 98 A |
| Bemessungssteuerspeisespannung Us bei DC | 24 - 27 V |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Spannungsart zur Betätigung | DC |
| Bemessungsbetriebsstrom Ie bei AC-4, 400 V | 25 A |
| Bemessungsbetriebsleistung bei AC-4, 400 V | 12 kW |
| Bemessungsbetriebsleistung NEMA | 37 kW |
| Höhe | 115 mm |
| Tiefe | 132.1 mm |
| Betriebsspannung bei AC 50 Hz | 230 - 690 V |
| Betriebsspannung bei AC 60 Hz | 230 - 690 V |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 1 ST | Menge übernehmen |
Angaben zur Marke
EATON
Hersteller
Eaton Electric GmbH Hein-Moeller-Str. 7 - 11 DE 53115 Bonn info-bonn@eaton.com
