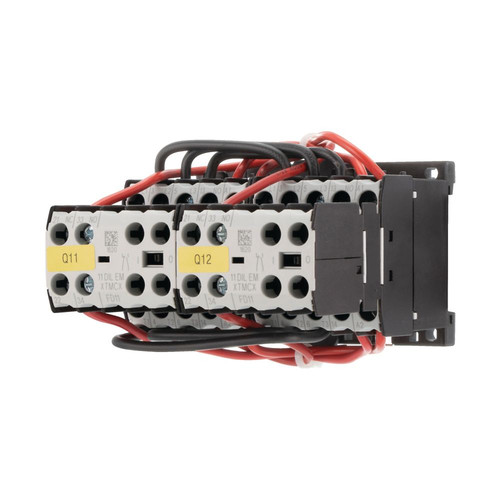

Artikelbild
Abbildung ähnlich
EATON

01507177
EATON DIULEEM21/MV(230V50HZ) WENDESCHUETZKOM.

DIULEEM21/MV(230V50H 4015080516644 051664
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen

Funktionen

  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

Wendeschützkombination, Anwendung: Schützkombinationen für den Motorstart mit zwei Drehrichtungen, Zubehör: Wendekombinationen DIUL, Gebrauchskategorie: NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, AC-4: Käfigläufermotoren: anlassen, Einstecken, reversieren, Tippen, Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 6,6 A, Max. Bemessung für Drehstrommotoren, 50 - 60 Hz AC-3 220 V 230 V: P= 1,5 kW, 380 V 400 V: P= 3 kW, 660 V 690 V: P= 3 kW, Betätigungsspannung: 230 V 50 Hz, 240 V 60 Hz, Stromart AC/DC: Wechselstrombetätigung, Hinweise: Geeignet auch für Motoren der Effizienzklasse IE3.

Merkmale

Schutzart (IP) IP20
Breite 90 mm
Verpackungseinheit 1
Gewicht 0,49
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85364190
Funktion Wendeschütz
Bemessungsbetriebsleistung bei AC-3, 400 V 3 kW
Bemessungssteuerspeisespannung Us bei AC 50 Hz 230 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz 240 V
Anschlussart Hauptstromkreis Schraubanschluss
Spannungsart zur Betätigung AC
Kupferzahl 8 /100st
Kupfer-Basis 150,00 EUR/100kg
Bemessungsbetriebsstrom Ie bei AC-3, 400 V 6.6 A
Bemessungsbetriebsleistung NEMA 2.2 kW
Anzahl der Schließer als Hauptkontakte 6
Bemessungsbetriebsstrom Ie bei AC-1, 400 V 6.6 A
Höhe 61 mm
Tiefe 94 mm
Anzahl der Hilfskontakte als Schließer 2
Spannungsart der Betriebsspannung AC
Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis Schraubanschluss
Betriebsspannung bei AC 50 Hz 24 - 690 V
Betriebsspannung bei AC 60 Hz 24 - 690 V
Schutzart (NEMA) sonstige
Kurzbeschreibung Reversing contactor combination, 3p, +2S free, 3kW/400V/AC3
eClass 11.0 - Klasse 27371009
UNSPSC 14.0801 - Klasse 39121529
