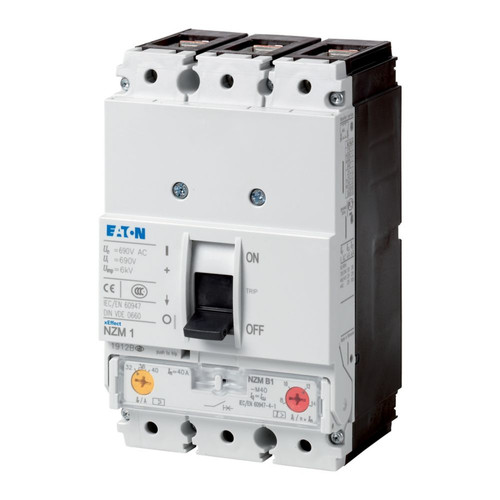

Abbildung ähnlich
01512524 EATON NZMN1-M63 Leistungsschalter 3p 63A
NZMN1-M63
4015082657208
265720
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Die Leistungsschalter der Serie NZM..-M decken mit nur vier kompakten Baugrößen alle Anwendungsfälle ab und sind für den IEC-Markt geeignet. Die Montage ist immer flexibel durch modulare Funktionsgruppen. Mit thermomagnetischem Auslöser für den Motorschutz. Hinweise: mit Phasenausfallempfindlichkeit, Auslöseklasse 10A, IEC/EN 60947-4-1, IEC/EN 60947-2, Leistungsschalter erfüllen alle Anforderungen der Gebrauchskatagorie AC-3.
Merkmale
| Schutzart (IP) | IP20 |
| Breite | 90 mm |
| Polzahl | 3 |
| Verpackungseinheit | 1 |
| Gewicht | 1,08 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85362010 |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 30 kW |
| Bemessungsdauerstrom Iu | 63 A |
| Bemessungsbetriebsspannung | 690 V |
| Überlastauslöser Stromeinstellung | 50 - 63 A |
| Anschlussart Hauptstromkreis | sonstige |
| Auslösetechnik | thermomagnetisch |
| Bemessungsbetriebsleistung bei AC-3, 230 V | 18.5 kW |
| Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC | 35 kA |
| Einstellbereich des unverzögerten Kurzschlussauslösers | 504 - 882 A |
| Phasenausfallempfindlich | ja |
| Kupferzahl | 22 /100st |
| Kupfer-Basis | 150,00 EUR/100kg |
| Höhe | 145 mm |
| Tiefe | 88 mm |
| Mit thermischem Schutz | ja |
| Ausführung des Betätigungselements | Kipphebel |
| Gerätebauart | Einbaugerät Festeinbautechnik |
| Verlustleistung | 14.9 W |
| Kurzbeschreibung | Circuit-breaker, 3p, 63A |
