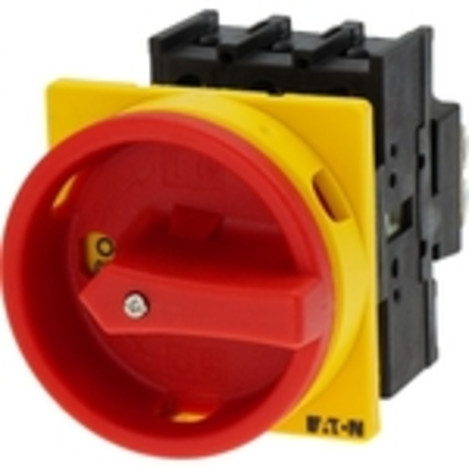

Abbildung ähnlich
01503221 EATON P1-32/EA/SVB HAUPTSCHALTER
P1-32/EA/SVB
4015080814382
081438
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Ausgerüstet mit rotem Sperrgriff und gelbem Sperrkranz.
Hauptschalter, Sortiment: Hauptschalter, Wartungsschalter, Typkenner: P1, STOPP-Funktion: NOT-AUS-Funktion, mit rotem Drehgriff und gelbem Sperrkranz, Information zum Lieferumfang: Hilfsschalterkontakt oder Neutralleiter nachrüstbar., 3-polig, Abschließbarkeit: abschließbar in 0-Stellung, Schutzart: Front IP65, Bauform: Einbau, Bemessungsbetriebsleistung AC-23A, 50 - 60 Hz 400 V: P = 15 kW, Bemessungsdauerstrom: Iu = 32 A, Normen und Bestimmungen: IEC/EN 60947, VDE 0660, IEC/EN 60204, CSA, UL, Lasttrennschalter nach IEC/EN 60947-3, NEMA12
Merkmale
| Breite | 49 mm |
| Polzahl | 3 |
| Verpackungseinheit | 1 |
| Gewicht | 0,23 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85365080 |
| Bemessungsdauerstrom Iu | 32 A |
| Bedingter Bemessungskurzschlussstrom Iq | 80 kA |
| Schutzart (IP), frontseitig | IP65 |
| Verriegelbar | ja |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Ausführung als NOT-AUS-Einrichtung | ja |
| Ausführung des Betätigungselements | Türkupplungsdrehantrieb |
| Ausführung als Hauptschalter | ja |
| Ausführung als Wartungs-/Reparaturschalter | ja |
| Bemessungsbetriebsleistung bei AC-23, 400 V | 15 kW |
| Geeignet für Frontbefestigung 4-Loch | ja |
| Max. Bemessungsbetriebsspannung Ue bei AC | 690 V |
| Gerätebauart | Einbaugerät Festeinbautechnik |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 13 kW |
| Bemessungsbetriebsspannung | 690 V |
| Anzahl der Schalter | 1 |
| Bemessungskurzzeitstromfestigkeit Icw | 0.64 kA |
| Farbe des Betätigungselements | rot |
| Bemessungsdauerstrom bei AC-21, 400 V | 32 A |
| Schaltleistung bei 400 V | 15 kW |
| Bemessungsdauerstrom bei AC-23, 400 V | 32 A |
| Schutzart (NEMA) | 1 |
| Höhe | 70 mm |
| Tiefe | 120 mm |
| Kurzbeschreibung | Hauptschalter, P1, 32 A, Einbau, 3-polig, NOT-AUS-Funktion, mit rotem Drehgriff und gelbem Sperrkranz, abschließbar in 0-Stellung |
