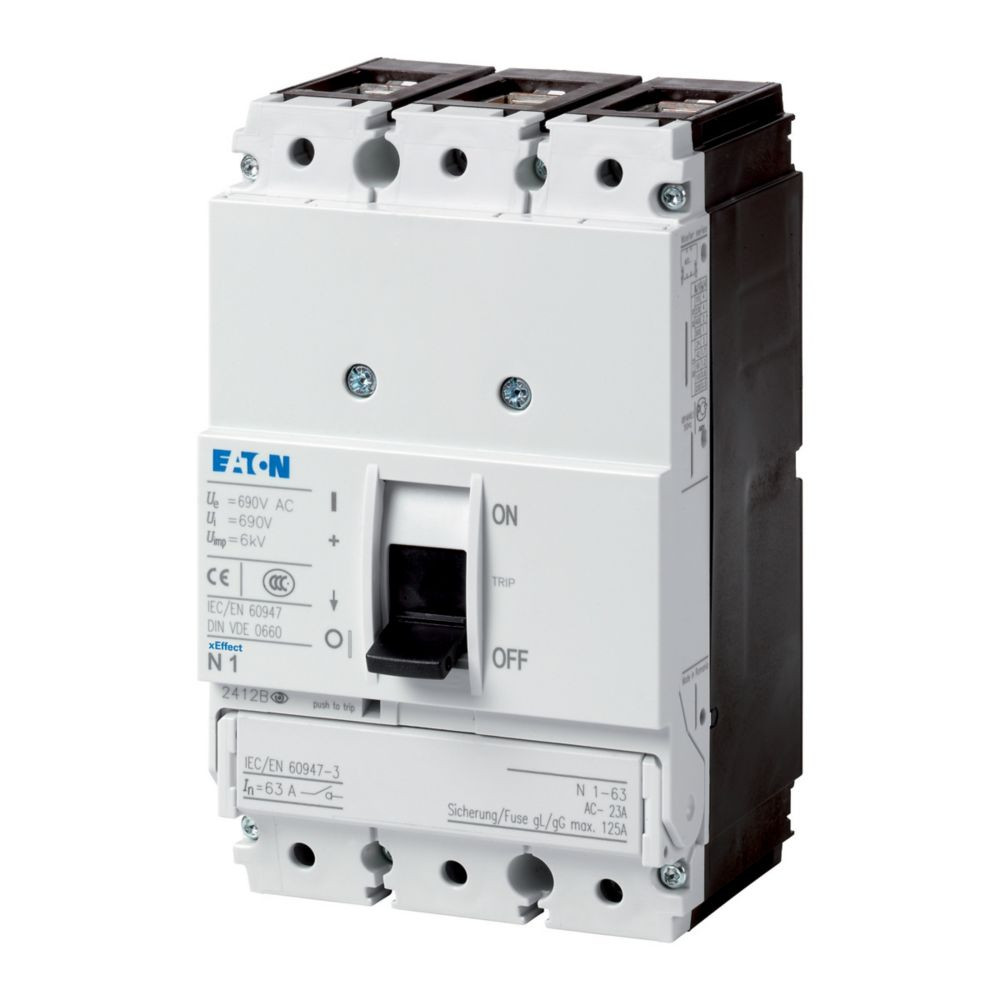

Abbildung ähnlich
01512253 EATON PN1-100 Lasttrenner 3p
PN1-100
4015082591410
259141
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
mit Anschlußklemmen, mit Hauptschalter und Trenneigenschaften. Ohne Überlast und Kurzschluss-Schutz.
Lasttrennschalter PN..-.. erfüllen die Trenneigenschaften auch für geerdete IT-Netze. Zubehöre wie z. B. Brückenbausätze, Anschlussklemmen und Türkupplungsdrehgriffe gestatten den individuellen Einbau in die unterschiedlichsten Verteilersysteme. PN Typen nicht für Remote-Funktion geeignet. Hinweise: Hauptschaltereigenschaften einschließlich Zwangsläufigkeit nach IEC/EN 60204 und VDE 0113. Trennereigenschaften nach IEC/EN 60947-3 und VDE 0660. Berührungsschutz nach VDE 0160 Teil 100.
Merkmale
| Breite | 90 mm |
| Polzahl | 3 |
| Verpackungseinheit | 1 |
| Gewicht | 0,88 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85362090 |
| Schutzart (IP), frontseitig | IP20 |
| Verriegelbar | ja |
| Anschlussart Hauptstromkreis | Rahmenklemme |
| Ausführung als NOT-AUS-Einrichtung | ja |
| Ausführung des Betätigungselements | Kipphebel |
| Ausführung als Hauptschalter | ja |
| Ausführung als Wartungs-/Reparaturschalter | ja |
| Bemessungsbetriebsleistung bei AC-23, 400 V | 55 kW |
| Geeignet für Bodenbefestigung | ja |
| Geeignet für Verteilereinbau | ja |
| Geeignet für Zwischenbau | ja |
| Max. Bemessungsbetriebsspannung Ue bei AC | 690 V |
| Gerätebauart | Einbaugerät Festeinbautechnik |
| Kupferzahl | 16 /100st |
| Kupfer-Basis | 150,00 EUR/100kg |
| Bemessungsbetriebsspannung | 690 V |
| Anzahl der Schalter | 1 |
| Bemessungskurzzeitstromfestigkeit Icw | 2 kA |
| Farbe des Betätigungselements | schwarz |
| Höhe | 145 mm |
| Tiefe | 88 mm |
| Schutzart (NEMA) | sonstige |
| Kurzbeschreibung | Switch-disconnector 3p, 100A |
