Abbildung ähnlich
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung

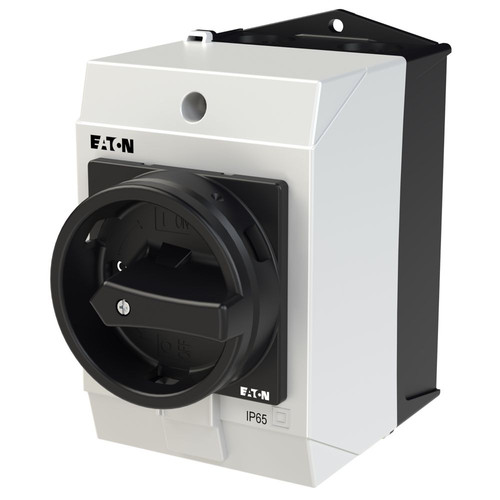

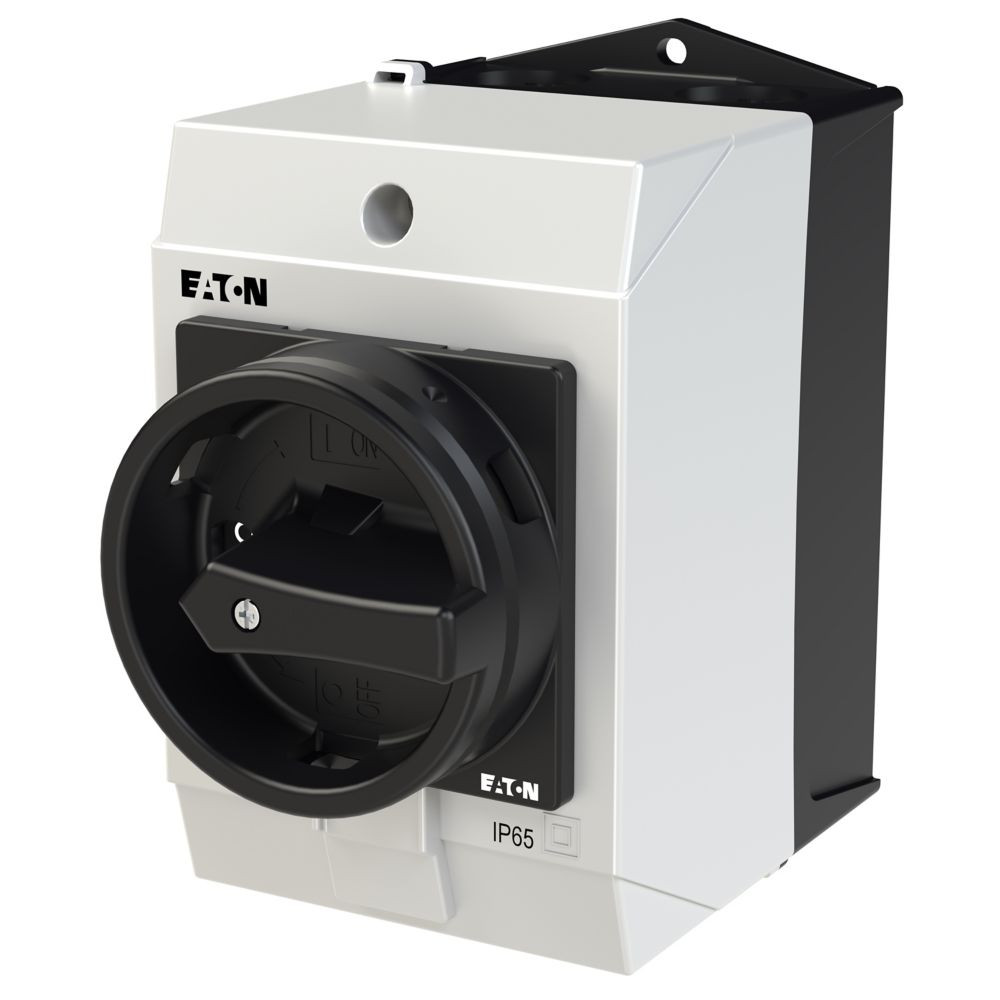

Ausgerüstet mit schwarzem Knebelgriff und schwarzem Sperrkranz. 0-Stellung abschließbar mit max. 3 Vorhängeschlössern. Verwendbar als Reparatur- und Wartungsschalter. Mit Hilfskontakten 1Ö, 1S.
Hauptschalter, Sortiment: Hauptschalter, Wartungsschalter, Reparaturschalter, Typkenner: T0, Stopp-Funktion: STOPP-Funktion, mit schwarzem Drehgriff und Sperrkranz, 6-polig, Verriegelungsvorrichtung: In der Position 0 (Aus) verriegelbar, Schutzart: IP65, Bauform: Oberflächenmontage, Schaltwinkel: 90 °, Bemessungsbetriebsleistung AC-23A, 50 - 60 Hz 400 V: P = 5,5 kW, Bemessungsdauerstrom: Iu = 20 A, 4 Baueinheit(en), Normen und Bestimmungen: IEC/EN 60947, VDE 0660, IEC/EN 60204, Lasttrennschalter nach IEC/EN 60947-3
Merkmale
| Breite | 85 mm |
| Polzahl | 6 |
| Verpackungseinheit | 1 |
| Gewicht | 0,35 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85365019 |
| Anzahl der Hilfskontakte als Schließer | 1 |
| Anzahl der Hilfskontakte als Öffner | 1 |
| Bemessungsdauerstrom Iu | 20 A |
| Bedingter Bemessungskurzschlussstrom Iq | 6 kA |
| Schutzart (IP), frontseitig | IP65 |
| Verriegelbar | ja |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Ausführung des Betätigungselements | Türkupplungsdrehantrieb |
| Ausführung als Hauptschalter | ja |
| Ausführung als Wartungs-/Reparaturschalter | ja |
| Bemessungsbetriebsleistung bei AC-23, 400 V | 5.5 kW |
| Gerätebauart | Komplettgerät im Gehäuse |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 5.5 kW |
| Bemessungsbetriebsspannung | 690 V |
| Anzahl der Schalter | 1 |
| Bemessungskurzzeitstromfestigkeit Icw | 0.32 kA |
| Farbe des Betätigungselements | schwarz |
| Bemessungsdauerstrom bei AC-21, 400 V | 20 A |
| Schaltleistung bei 400 V | 5.5 kW |
| Bemessungsdauerstrom bei AC-23, 400 V | 13.3 A |
| Schutzart (NEMA) | 12 |
| Höhe | 150 mm |
| Tiefe | 140 mm |
| Kurzbeschreibung | Main switch, 6 pole + 1 N/O + 1 N/C, 20 A, STOP function, 90 °, Lockable in the 0 (Off) position, surface mounting |
| Max. Bemessungsbetriebsspannung Ue bei AC | 690 V |
| eClass 11.0 - Klasse | 27371403 |
| UNSPSC 14.0801 - Klasse | 39121601 |
