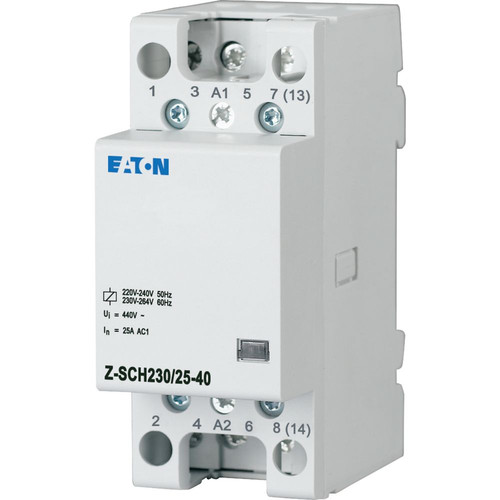

Artikelbild
Abbildung ähnlich
EATON

01522300
EATON Z-SCH230/25-40 Installationsschütz

Z-SCH230/25-40 4015082488475 248847
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen

Funktionen

  • Weitere Empfehlungen
  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

Installationsschütz, Steuerspannung 230 V AC, Bemessungsbetriebsstrom bei AC1 25 A, Funktion: 4 S, Details nach IEC 61095, EN 61095, VDE 0660, IEC 60947-4-1_x, EN 60947-4-1, VDE, Kappenmaß 45 mm, Montagebreite 2 SU (35 mm), Hutschienenmontage

Merkmale

Schutzart (IP) IP40
Verpackungseinheit 1
Gewicht 0,22
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85362010
Einbautiefe 60 mm
Bemessungsbetriebsspannung 440 V
Max. Glühlampenlast 3000 W
Max. Leuchtstofflampenlast 1160 VA
Max. Leuchtstofflampenlast (Duo-Schaltung) 2552 VA
Max. Leuchtstofflampenlast (parallel kompensiert) 1044 VA
Spannungsart der Betätigungsspannung AC
Spannungsart der Betriebsspannung AC
Bemessungsbetriebsstrom 25 A
Anzahl der Kontakte als Schließer 4
Bemessungsbetätigungsspannung 195.5 - 253 V
Zusatzeinrichtungen möglich ja
Breite in Teilungseinheiten 2
Gebrauchskategorie nach EN IEC 60947-4-1 AC-1
Kurzbeschreibung Installation contactor, 230VAC/50Hz, 4N/O, 25A, 2HP
eClass 11.0 - Klasse 27142308
UNSPSC 14.0801 - Klasse 39122200
