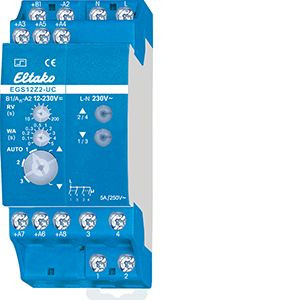

ELTAKO EGS12Z2-UC Stromstoß-Gruppenschalter

der prozessorgesteuerte EGS12Z2 und EGS12Z setzt die Befehle der Sensoren bzw. der nachgeschalteten Sensorrelais um und schaltet zwei Motoren bzw. einen Motor oder das Motortrennrelais MTR12, 1 Teilungseinheit = 18mm breit, 55mm tief, Versorgungsspannung = Steuerspannung an den Klemmen +B1 - -A2 bzw. A3 bis A8 muss das gleiche Potential liegen, folgenden Funktionen:
Wendeautomatik, Rückfallverzögerung, Komfortwendeautomatik, Dauer Auf, Dauer Ab,
Beschreibung der Steuereingänge
A3 + A4 (durch eine Drahtbrücke verbunden) für die örtliche Steuerung mit einem normalen Taster
A3 und A4 für die örtliche Steuerung mit einem normalen Rolladen-Doppelkippschalter
A3 und A4 alternativ für die statische Zentralsteuerung
A5 und A6 für die örtliche Steuerung mit einem normalen Rolladen-Doppeltaster
A5 und A6 alternativ für die dynamische Zentralsteuerung
A7 und A8 für die dynamische Zentralsteuerung mit Priorität
2+2 Schließer 5A/250V AC Aktor UC. Stromstoß-Gruppenschalter für Zentralsteuerung für zwei 230V-Motoren. Stand-by-Verlust nur 0,05 - 0,9 Watt. Die Steuerspannung an den Klemmen A3 bis A8 muss das gleiche Potenzial haben. Dieser Stromstoß-Gruppenschalter setzt die Befehle der Sensorrelais oder von Schaltern und Tastern um und schaltet je nach Einstellung der Drehschalter auf der Frontseite zwei 230V-Motoren. 1/2 = Motor 1, 3/4 = Motor 2. Die Funktionsweise entspricht völlig dem Stromstoß-Gruppenschalter EGS12Z-UC, in welchem ein Motor-Trennrelais MTR12-UC integriert ist.
