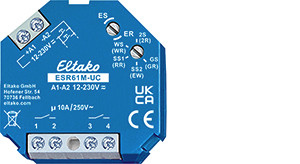

ELTAKO ESR61M-UCMultifunktionsSchaltrel

potenzialfrei 10A/250V AC, Glühlampen 2000W, kein Stand-by-Verlust, für Einbau- und AP-Montage, Hybrid-Technik, Universal-Steuerspannung 8..230V UC, keine ständige Stromversorgung erforderlich, daher auch kein Stand-by-Verlust, durch die Verwendung bistabiler Relais gibt es auch im eingeschalteten Zustand keine Spulen-Verlustleistung und keine Erwärmung hierdurch, Relaiskontakt kann bei der Inbetriebnahme offen oder geschlossen sein und synchronisiert sich bei der ersten Betätigung, mit dem ES/ER-Drehschalter werden die Funktionen des zweiten Drehschalters vorgewählt, mit ER werden die Klammerfunktionen gewählt, es kann zwischen 10 Funktionen gewählt werden
1 + 1 Schließer 1+1 Schließer potenzialfrei 10A/250V AC, 230V-LED-Lampen bis 200W, Glühlampen 2000W. Kein Stand-by-Verlust. Für Einbaumontage. 45mm lang, 45mm breit, 32mm tief. Modernste Hybrid-Technik vereint die Vorteile verschleißfreier elektronischer Ansteuerung mit der hohen Leistung von Spezialrelais. Universal-Steuerspannung 12..230V UC. Keine ständige Stromversorgung erforderlich, daher auch kein Stand-by-Verlust. Durch die Verwendung eines bistabilen Relais gibt es auch im eingeschalteten Zustand keine Spulen-Verlustleistung und keine Erwärmung hierdurch. Nach der Installation die automatische kurze Synchronisation abwarten, bevor der geschaltete Verbraucher an das Netz gelegt wird. Mit dem ES/ER-Drehschalter werden die Funktionen des zweiten Drehschalters vorgewählt. Mit ER werden die Klammerfunktionen gewählt. Es kann zwischen 10 Funktionen gewählt werden: 2S = Stromstoßschalter mit 2 Schließern. (2R) = Schaltrelais mit 2 Schließern. WS = Stromstoßschalter mit 1 Schließer und 1 Öffner. (WR) = Schaltrelais mit 1 Schließer und 1 Öffner. SS1= Serienschalter 1 + 1 Schließer mit Schaltfolge 0 - Kontakt 1(1-2) - Kontakt 2(3-4) - Kontakte 1 + 2. (RR) = Schaltrelais (Ruhestromrelais) mit 2 Öffnern. SS2 = Serienschalter 1 + 1 Schließer mit Schaltfolge 0 - Kontakt 1 - Kontakte 1 + 2 - Kontakt 2. (EW) = Einschalt-Wischrelais mit 1 Schließer und 1 Öffner, Wischzeit 1s. GS = Gruppenschalter 1 + 1 Schließer mit der Schaltfolge 0 - Kontakt 1 - 0 - Kontakt 2. (GR) = Gruppenrelais 1 + 1 Schließer (Relais mit wechselnd schließendem Kontakt). Dieses Relais ist nicht zur Rückmeldung mit der Schaltspannung eines Dimmschalters geeignet. Hierzu nur die Relais ESR12DDX-UC, ESR12NP-230V+UC oder ESR61NP-230V+UC verwenden. Die Elektronik hat keine eigene Stromversorgung und daher in beiden Kontaktstellungen keinen Stromverbrauch. Lediglich während des kurzen Steuerimpulses von nur 0,2 Sekunden fließt der Steuerstrom, welcher den Mikrocontroller aktiviert. Er liest den letzten Schaltzustand aus seinem nichtflüchtigen Speicher, schaltet das bistabile Relais dementsprechend in die entgegengesetzte Richtung und schreibt den neuen Schaltzustand in den Speicher zurück.
